18 CET sur air extrait - dispositions spécifiques
18.1 Conception
18.1.1 Choix du matériel
Le CET est spécifique à ce type d'installation. Il est compatible avec le type de ventilation mécanique prévue (autoréglable ou hygroréglable) ou déjà en place.
18.1.2 Dimensionnement des CET sur air extrait
Le CET doit couvrir les besoins journaliers sans sollicitation de l'appoint pour un fonctionnement permanent sur 24 h.
La durée de mise en température du volume d'eau stockée (de 10 °C jusqu'à une température de consigne donnée) prise en compte pour le dimensionnement est celle obtenue selon les conditions d'essai de la NF EN 16147 à une température ambiante côté évaporateur de + 20 °C et pour le débit de ventilation minimal.
La température limite de fonctionnement du module thermodynamique du CET est inférieure ou égale à la température hors gel.
Le choix de l'asservissement est validé avec le maître d'ouvrage.
Une méthode de dimensionnement et des tableaux d'application simplifiée de la méthode sont données à titre informatif en annexe.
La plage des débits d'air admissibles pour le fonctionnement du CET est en adéquation avec les débits d'air d'extraction du système de ventilation mécanique auquel il doit être raccordé.
La perte de charge du circuit aéraulique auquel doit être raccordé le CET doit être a minima inférieure à la pression maximale disponible au niveau du ventilateur pour les débits d'air hygiéniques requis.
Une surventilation des pièces, engendrée par des débits trop importants au niveau du CET, entraînerait des surconsommations de chauffage.
18.1.3 Implantation
18.1.3.1 Choix de l'emplacement
Le local choisi est un local non chauffé hors gel toute l'année ou un local chauffé.
Le choix de l'emplacement prend en compte les éléments suivants :
la proximité des points de puisage ;
la limitation des conduits aérauliques le cas échéant, afin de minimiser les pertes de charge totales et respecter en fonction des débits d'air prévus la valeur maximale admissible au ventilateur spécifiée par le fabricant ;
le risque de nuisances sonores vis-à-vis des occupants du bâtiment desservi par le CET;
un accès aux diverses parties de l'équipement permettant les opérations d'entretien et les dépannages éventuels ;
la possibilité d'évacuation des condensats issus de la condensation de la vapeur d'eau contenue dans l'air traversant l'évaporateur.
18.1.3.2 Intégration acoustique
Les dispositions à prévoir sont celles énoncées au 7.1.3.3.
18.1.4 Evacuation des condensats générés à l'évaporateur
L'évacuation des condensats générés à l'évaporateur est prévue selon les dispositions du 7.1.4.
18.1.5 Raccordement aéraulique
Le CET doit être raccordé au réseau aéraulique d'extraction de VMC selon l'une ou l'autre des architectures suivantes :
type branche ;
type pieuvre : chaque bouche est raccordée directement sur le CET au niveau des attentes prévues à cette effet ou via un caisson collecteur.
 : Installations de pompes à chaleur/NF DTU 65.16 P1-1 (juin 2017)/image/fig_AIEQ_1_53.png)

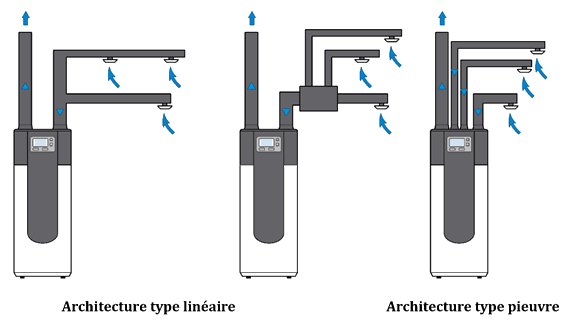

Figure 53 Exemples de type d'architecture de réseau VMC
Des dispositions doivent être prises pour éviter la propagation des vibrations au réseau aéraulique.
18.1.6 Réseau de VMC associé au CET
Le réseau aéraulique auquel est associé le CET fait l'objet d'un dimensionnement visant à déterminer en fonction des débits hygiéniques requis :
le nombre et les caractéristiques des entrées d'air et des bouches d'extraction ;
les passages de transit (par exemple le détalonnage des portes) ;
les longueurs et les diamètres des conduits en fonction de l'architecture du réseau.
Lorsque l'entreprise conçoit et dimensionne le réseau de VMC, les spécifications du NF DTU 68.3 sont respectées.
Le ventilateur de la VMC existante doit être déposé.
Une isolation des conduits aérauliques est prévue selon les exigences définies dans le NF DTU 65.16 P 1-2.
18.2 Mise en oeuvre
18.2.1 Dégagements minimaux
Les dispositions à respecter sont celles énoncées au 16.2.1 ci-avant.
18.2.2 Réseau aéraulique
Lorsque l'entreprise réalise le réseau de VMC, les spécifications du NF DTU 68.3 sont observées.
Dans le cas où le CET est raccordé à un réseau existant, les modifications apportées sont conformes au NF DTU 68.3.
18.2.3 Evacuation des condensats
L'évacuation des condensats est réalisée selon les dispositions du 7.2.3.
