Chapitre 3 Mise en oeuvre des supports de bardeaux
3.1 Dispositions préalables
3.1.1 Ventilation
Dès la conception, il est nécessaire de prévoir la ventilation des supports de couverture en bardeaux bitumés. Les dispositions minimales à prendre en compte sont décrites au chapitre 5.
3.1.2 Fonction portante
Les supports de couverture constituent un ouvrage continu plan ou courbe fixé sur une structure porteuse discontinue.
Ils assurent une fonction portante compatible avec les exigences des DTU et Règles en vigueur.
3.1.3 Largeurs des appuis
La pose du support de couverture n'est possible que si les largeurs nominales d'appuis suivantes sont respectées :
 : Couverture en bardeaux bitumés/DTU 40.14 (NF P39-201-1) (mai 1993)/image/tab_AIE_1_20.png)
Dans le cas d'éléments de charpente de largeur d'appuis inférieure aux valeurs indiquées, il est possible de rapporter des fourrures permettant de disposer de ces valeurs de largeur d'appuis requises.
3.1.4 Protection de la structure porteuse
Les protections éventuelles des structures et surface d'appui (peintures, protection fongicide, etc.) doivent être effectuées avant la pose des supports de couverture.
3.2 Etablissement du support de couverture en partie courante
3.2.1 Supports en bois massif
3.2.1.1 Eléments porteurs en voliges, frises et planches avec pose dite « jointive »
Les voliges, frises et planches sont dites à pose « jointive » lorsque leur écartement à la pose est de 5 mm environ.
Chaque volige, frise ou planche doit reposer, en partie courante, sur au moins trois appuis dont la largeur minimale est définie au paragraphe 3.1.3.
La portée maximale est dans tous les cas de 90 cm pour une épaisseur nominale de volige au moins égale à 18 mm et pour une charge descendante normale au plus égale à 200 daN/m².
Le désaffleurement sans charge entre deux éléments voisins doit être inférieur à 2 mm.
3.2.1.2 Eléments porteurs en plancher rainé-bouveté
L'entraxe maximal entre appuis est déterminé pour une charge descendante maximale de 200 daN/m² en fonction de l'épaisseur nominale du plancher rainé-bouveté :
 : Couverture en bardeaux bitumés/DTU 40.14 (NF P39-201-1) (mai 1993)/image/tab_AIE_1_21.png)
3.2.1.3 Fixation des supports en bois massif sur la structure porteuse
Sur chevrons, pannes et fourrures bois, la fixation des voliges, frises, planches et planchers rainé-bouveté se fait par clouage sur chaque appui au moyen de 2 pointes pour les largeurs de support ≤ 105 mm et de 3 pointes pour les largeurs supérieures.
La longueur des pointes est au moins égale à deux fois l'épaisseur de l'élément à fixer et leurs têtes ne doivent pas désaffleurer.
En partie courante, les abouts des voliges, frises, planches et planchers rainé-bouveté ne doivent pas être systématiquement alignés.
3.2.1.4 Réalisation de dômes et tourelles
Pour la réalisation de couvertures telles que dômes, tourelles, etc., des épaisseurs de support plus faibles sont nécessaires, le support étant généralement posé en double épaisseur, croisé.
3.2.2 Supports en panneaux dérivés du bois
3.2.2.1 Siccité des panneaux
Au stockage, les panneaux de contreplaqué et les panneaux de particules doivent être disposés à l'abri des intempéries et isolés du sol.
Au moment de la pose, les panneaux doivent présenter une siccité convenable. Celle-ci est obtenue par le respect des conditions de stockage précitées.
La siccité convenable est reconnue par les valeurs maximales suivantes mesurables avec hygromètre à pointes :
18 % pour les panneaux de contreplaqué ;
22 % pour les panneaux de contreplaqué ignifugés de classement M.1 ou M.2 de réaction au feu ;
16 % pour les panneaux de particules ;
20 % pour les panneaux de particules ignifugés de classement M.1 ou M.2 de réaction au feu.
Après la pose, si la couverture en bardeaux ne peut être effectuée sous huit jours, il y aura lieu de mettre hors d'eau le support par une protection adaptée.
3.2.2.2 Pose des supports en panneaux de contreplaqué ou en panneaux de particules
On distingue deux cas :
-
pose sur trois appuis et plus ( fig. 3)
 : Couverture en bardeaux bitumés/DTU 40.14 (NF P39-201-1) (mai 1993)/image/fig_AIE_1_25.png)
Figure 3 Pose des panneaux sur trois appuis et plus, transversaux
Les éléments et dalles sont posés à joints décalés (pose dite à coupe de pierre) en partie courante. Il en découle que, dans les zones localisées et en particulier aux extrémités de la toiture, ils peuvent reposer sur deux appuis.
Les petits côtés doivent reposer sur un appui continu. La largeur minimale de repos à chaque extrémité du panneau est de 25 mm.
De plus, des jeux suffisants doivent être ménagés entre les extrémités des éléments et dalles, à savoir 1 mm/m linéaire du panneau réparti à chaque extrémité et dans les deux sens.
Les grands côtés des éléments et dalles, s'ils ne sont pas supportés et fixés, sont assemblés par rainure et languette, vraie ou fausse ( fig. 1 et 2) ;
-

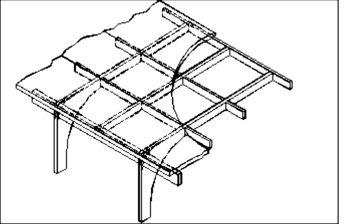

pose sur appuis périmétriques, dite « au double carré » ( fig. 4)
 : Couverture en bardeaux bitumés/DTU 40.14 (NF P39-201-1) (mai 1993)/image/fig_AIE_1_26.png)
Figure 4 Pose des panneaux sur appuis périmétriques (dite au double carré)
Les panneaux reposent sur un appui continu sur les 4 côtés et un appui intermédiaire formant « double carré » au moins.
La largeur minimale de repos des bords de panneau est de 25 mm.
De plus, des jeux suffisants doivent être ménagés entre les extrémités des panneaux, à savoir 1 mm/m linéaire du panneau réparti à chaque extrémité.
3.2.2.2.1 Supports en contreplaqué
A pose sur trois appuis et plus ( fig. 3)
Les portées maximales (en cm) d'axe en axe en fonction des charges autres que le poids propre des panneaux supports sont les suivantes :
 : Couverture en bardeaux bitumés/DTU 40.14 (NF P39-201-1) (mai 1993)/image/tab_AIE_1_22.png)
Le calcul a été conduit pour un contreplaqué NF extérieur CTB-X isotrope présentant un module d'élasticité de 4 000 MPa (40 000 daN/cm²).
B pose sur appuis périmétriques, dite au « double carré » ( fig. 4)
Les portées maximales (en cm) d'axe en axe en fonction des charges autres que le poids propre des panneaux supports sont les suivantes :
 : Couverture en bardeaux bitumés/DTU 40.14 (NF P39-201-1) (mai 1993)/image/tab_AIE_1_23.png)
Le calcul a été conduit pour un contreplaqué NF extérieur CTB-X isotrope présentant un module d'élasticité de 4 000 MPa (40 000 daN/cm²).
3.2.2.2.2 Supports en panneaux de particules
On distingue 2 cas :
A pose sur trois appuis et plus ( fig. 3)
Les portées maximales (en cm) d'axe en axe en fonction des charges autres que le poids propre des panneaux supports sont les suivantes :
 : Couverture en bardeaux bitumés/DTU 40.14 (NF P39-201-1) (mai 1993)/image/tab_AIE_1_24.png)
Ce tableau ne s'applique qu'aux panneaux présentant au minimum les modules d'élasticité indiqués.
Les panneaux revêtus de la marque CTB-H y satisfont.
B pose sur appuis périmétriques dite au « double carré » ( fig. 4)
Les portées maximales (en cm) d'axe en axe en fonction des charges autres que le poids propre des panneaux supports sont les suivantes :
 : Couverture en bardeaux bitumés/DTU 40.14 (NF P39-201-1) (mai 1993)/image/tab_AIE_1_25.png)
Ce tableau ne s'applique qu'aux panneaux présentant au minimum les modules d'élasticité indiqués.
Les panneaux revêtus de la marque CTB-H y satisfont.
3.2.2.2.3 Fixation des panneaux dérivés du bois sur la structure
A sur chevrons, pannes ou fourrures en bois
La fixation se fait par pointes ou vis disposées tous les 15 cm environ sur les bords des panneaux et tous les 30 cm environ sur les appuis intermédiaires.
La longueur des pointes doit être au moins égale à :
 : Couverture en bardeaux bitumés/DTU 40.14 (NF P39-201-1) (mai 1993)/image/tab_AIE_1_26.png)
La longueur des pointes torsadées peut être réduite au 7/10 des pointes ordinaires sans être inférieures à 2,5 fois l'épaisseur de l'élément à fixer.
Les vis à bois doivent avoir une longueur de 2 à 2,5 fois l'épaisseur du panneau à fixer.
Les fixations doivent être éloignées d'au moins 1 cm des bords portés des panneaux et des bords des pannes et de 3 cm des bords non portés des panneaux.
Les têtes de fixation ne doivent pas désaffleurer.
B sur pannes ou fourrures métalliques
La fixation des panneaux se fait uniquement par vis autotaraudeuses ou autoperceuses-taraudeuses φ > 6 mm, sur chaque panne, les vis étant distantes de 30 cm environ sur les appuis d'extrémités et de 60 cm environ sur les appuis intermédiaires.
Il faut éviter tout désaffleurement des fixations.
La longueur des vis devra permettre un dépassement du filetage d'environ 5 mm sous l'aile du profilé.
Les charges climatiques sont définies par les Règles NV 65 et N 84,
Les charges d'entretien sont définies par la norme NF P 06-001.
Le contreventement de la structure support de couverture n'est pas visé par le présent Cahier des Clauses Techniques.
