Chapitre 4 Mise en oeuvre des bardeaux bitumés

Les figures illustrant le présent Cahier des Clauses Techniques constituent des exemples indicatifs et non limitatifs de réalisation des ouvrages auxquels ils se rapportent. Ils ne définissent que des principes de mise en oeuvre, et non tous les détails d'exécution.

4.1 Généralités

4.1.1 Pente

La pente de la couverture est au minimum de 20 %.

Dans le cas exceptionnel de petites parties de toiture de pentes inférieures à 20 %, celles-ci seront traitées obligatoirement en technique d'étanchéité de toiture avec parement en bardeaux bitumés soudés.

4.1.2 Recouvrements

Figure 5 Type A

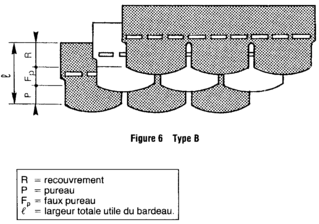

Figure 6 Type B

La valeur minimale de recouvrement ( tableau 1) à adopter est fonction :

de la pente,
de la zone d'utilisation,
de la longueur de la projection horizontale du rampant de la couverture.

Tableau I Recouvrement R (mm) des bardeaux

La réalisation des couvertures avec des projections horizontales > 16,50 m n'est pas visée par le présent Cahier des Clauses Techniques.

Les zones d'utilisation sont définies à l'annexe II du présent document.

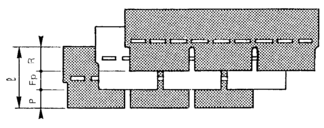

A partir du recouvrement déterminé par le tableau 1, la valeur du pureau (P) est obtenue par la formule :

P = (ℓ - R)/2

où :

ℓ = largeur totale utile du bardeau selon figures 5 et 6,

R = recouvrement selon tableau 1
Pour les bardeaux de type B qui présentent des encoches rectilignes, il sera appliqué la formule ci-dessus en mesurant la largeur utile (ℓ) en fonction de la hauteur de l'encoche limitée à sa partie rectiligne en éliminant l'arrondi du bas de jupe ( fig. 6),
Les bardeaux de type B qui ne présentent pas d'encoches rectilignes ne sont pas visés par le présent Cahier des Clauses Techniques.

4.2 Fixations des bardeaux bitumés

La fixation des bardeaux bitumés est faite par :

une liaison au support par clouage ;
les éléments entre eux par collage.

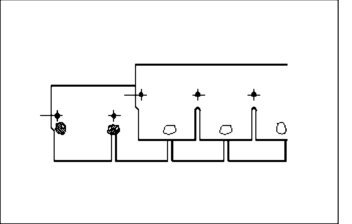

4.2.1 Clouage

4.2.1.1 Clouage sur les pentes courantes

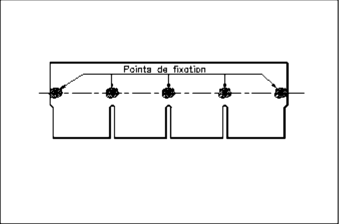

La fixation des bardeaux doit se faire au minimum au moyen de 1 clou au droit de chaque encoche et 1 à chaque extrémité, soit, au total, 5 clous par plaque pour un bardeau à 4 jupes ( fig. 7).

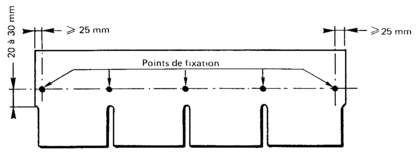

Figure 7

L'emplacement des fixations se trouve dans une zone comprise entre 20 et 30 mm au-dessus des encoches.

De ce fait, chaque fixation traverse au moins deux épaisseurs de bardeaux bitumés ( fig. 8).

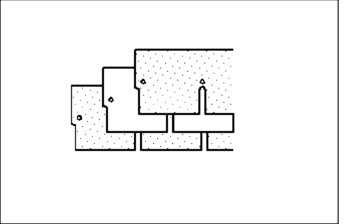

Figure 8

4.2.1.2 Clouage sur les très fortes pentes

Sur toutes les pentes supérieures à 200 %, la fixation est renforcée par 1 clou supplémentaire au droit de chaque encoche ( fig. 9).

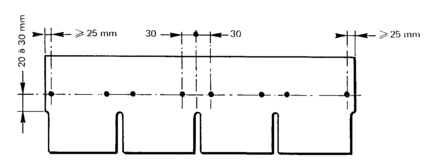

Figure 9

4.2.2 Collage

4.2.2.1 Collage en partie courante de pente ≤ 200 %

4.2.2.1.1 Cas des bardeaux ayant des points de colle préfabriqués

Pour la pose des bardeaux avec un recouvrement égal ou inférieur à 80 mm, les points de colle suffisent de façon générale à une liaison des éléments entre eux.

Lorsque la poussière, l'humidité, la température ne permettent pas l'adhérence sur les points de colle, on procède au réchauffage (chalumeau) des points de colle et de la sous-face des jupes avant d'exercer une pression sur chacune d'elles.
Pour la pose des bardeaux avec un recouvrement supérieur à 80 mm, il est procédé à un collage complémentaire des bas de jupe dans la zone comprise entre la ligne de pureau et celle des points de colle, suivant les dispositions du paragraphe 4.2.2.1.2 ( fig. 10).

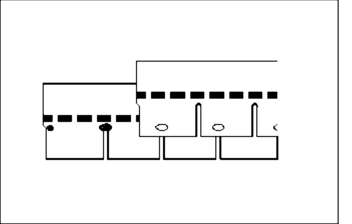

Figure 10
Dans les sites exposés au sens des Règles Vent, il sera procédé à un collage complémentaire général tel que décrit ci-dessus.

4.2.2.1.2 Cas des bardeaux sans point de colle préfabriqués

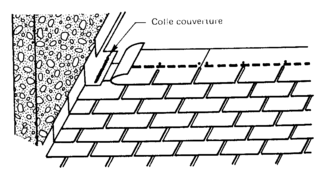

Le collage est effectué, de façon générale, par de la colle rapportée sur la tête des clous de fixation des bardeaux ( fig. 11).

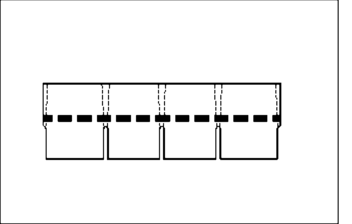

Figure 11

Pour des recouvrements supérieurs à 80 mm, le collage s'effectue dans la zone comprise entre la ligne de pureau et la ligne de clouage ( fig. 12).

Figure 12

La colle à utiliser est celle fournie par le fabricant des bardeaux.

Elle s'applique par noix sur les bardeaux en place et ce, dans les zones à coller, selon le recouvrement.

La colle sera étalée par une pression exercée sur chaque jupe du bardeau à fixer.

La colle n'est efficace que si elle est utilisée hors humidité et dans un état de plasticité suffisant pour s'étaler par une simple pression exercée sur l'élément à coller.
La quantité de colle et les précautions à prendre sont indiquées par le fabricant.

4.2.2.2 Collage en partie courante de pente > 200 %

Cette technique est réservée aux bardeaux ayant des points de colle préfabriqués. Pour les pentes supérieures à 200 %, les jupes des bardeaux seront collées sur la bande de bardeaux inférieure par réchauffage (chalumeau) des points de colle et de la sous-face des jupes avant d'exercer une pression sur chacune d'elles.

4.3 Exécution des différentes parties de la couverture

4.3.1 Egouts

4.3.1.1 Egout droit

L'égout de la couverture doit être réalisé à l'aide d'une bande d'égout. Cette bande peut être :

soit métallique à larmier, posée par longueur de 1 m avec un recouvrement minimal de 50 mm et clouée tous les 0,10 m environ ;
soit par une bande métallique préfabriquée bénéficiant d'un Avis Technique favorable à cet emploi.

La bande d'égout doit être recouverte par les bardeaux sur une hauteur de 100 mm au moins, sa retombée étant dimensionnée de façon à protéger la rive du support.

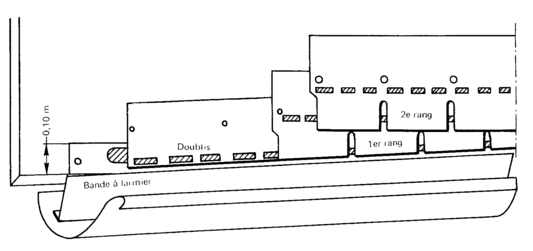

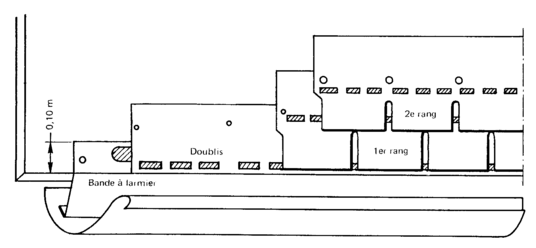

Le premier rang de bardeaux doit être posé sur une bande de doublis constituée :

soit par un rang de bardeaux posés à l'inverse du sens de pose normale, encoche en partie supérieure ;
soit par un rang de bardeaux posés normalement, dont on aura coupé les jupes au niveau des encoches ( fig. 13).

Figure 13

Les clous de fixation de la bande de doublis et du premier rang ne doivent pas traverser la bande métallique d'égout. La bande de doublis doit être collée en plein sur la bande d'égout. Le premier rang doit être collé, comme en partie courante, sur la bande de doublis.

4.3.1.2 Egout biais

L'égout biais est traité comme au paragraphe 4.3.1.1 lorsque son inclinaison avec la ligne de niveau du versant fait un angle inférieur à 180° mais supérieur à 170° ( fig. 14).

Figure 14

Les autres cas sont traités au paragraphe 4.3.2.2.2 « Rive biaise » qui reçoit l'eau.

Les pureaux des bardeaux sont découpés biais en suivant la ligne d'égout.

4.3.2 Rives

La façon de traiter les rives dépend de l'angle α que fait la ligne de rive avec la ligne de niveau du versant.

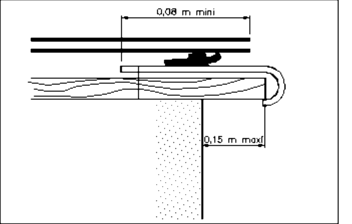

Dans le cas de rives métalliques recouvertes par les bardeaux, la longueur des façonnés métalliques est au plus égale à 1,00 m.

Lorsque la saillie de rive est soutenue uniquement par le panneau support de couverture, sa largeur est limitée à 0,15 m.

4.3.2.1 Rives latérales droites (α = 90°)

4.3.2.1.1 Rives latérales droites en éléments métalliques

Les rives doivent être réalisées avec une ou plusieurs bandes métalliques façonnées sur le site ou par un système relevant d'un Avis Technique.

Les rives peuvent être constituées par l'une des dispositions illustrées par les figures 15, 16 et 17.

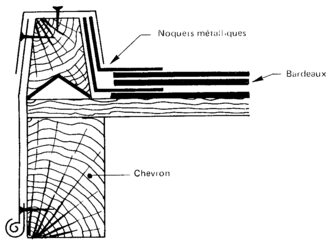

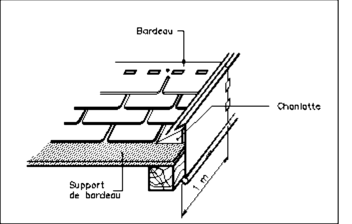

Figure 15 Tasseau ou planche de rive, noquets, bande de rive à ourlet et couvre-joint

Figure 16 Bande à ourlet protégeant la rive du support

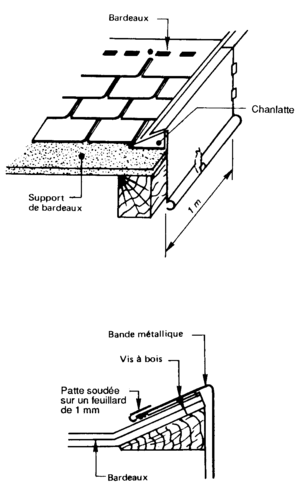

Figure 17 Bande à ourlet rabattue sur bardeaux relevés par un chanlatte fixé au support

4.3.2.1.2 Rives latérales droites en éléments de bardeaux

Les rives pourront également être réalisées avec des éléments découpés dans des bardeaux et posés selon la technique décrite au paragraphe 4.3.3.2.2 à condition que les bardeaux soient relevés par un chanlatte fixé au support.

4.3.2.2 Rive biaise

4.3.2.2.1 Rive biaise que l'eau fuit (10° < α < 90°)

Avec une bande métallique recouvrant les bardeaux d'extrémité sur une largeur minimale de 0,12 m.

La protection de la rive du support et de la structure porteuse, est réalisée comme indiqué au paragraphe 4.3.2.1.1.
Avec des éléments de bardeaux, la rive est réalisée selon la technique décrite au paragraphe 4.3.3.2.2.

4.3.2.2.2 Rive biaise qui reçoit l'eau (90° < α ≤ 170°)

Le choix d'une solution dépend du système d'évacuation d'eau pluviale :

dans le cas d'une bande à larmier, la rive est traitée selon la technique de l'égout biais, paragraphe 4.3.1.2 ;
dans le cas d'un relevé, la configuration est celle d'une demi-noue et sera traitée comme indiqué au paragraphe 4.3.4.

4.3.2.3 Rive de tête (O° ≤ α ≤ 10°)

Cette rive est réalisée selon la technique décrite aux paragraphes 4.3.2.2.1 a) et 4.3.2.2.1 b).

4.3.3 Faîtages et arêtiers

4.3.3.1 Faîtages à un seul versant

Les faîtages à un seul versant sont traités comme des rives de tête paragraphe 4.3.2.3.

4.3.3.2 Faîtages à deux versants et arêtiers

4.3.3.2.1 Faîtages et arêtiers métalliques

Ils sont réalisés de l'une des façons suivantes :

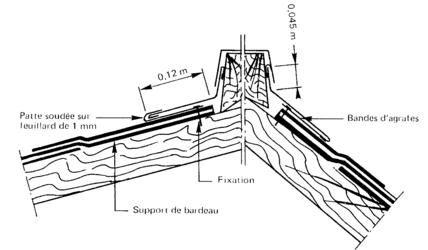

soit avec une bande simple de faîtage ( fig. 18) maintenue par une bande d'agrafes ou par des pattes ;

Figure 18
soit avec un faîtage à « 3 bandes » ( fig. 19) ;

Figure 19
soit avec un système ventilé ou non relevant d'un Avis Technique.

Les bandes métalliques recouvrent les bardeaux sur 0,12 m au minimum.

4.3.3.2.2 Faîtages et arêtiers en bardeaux bitumés

A faîtages

Le bardeau est découpé en éléments trapézoïdaux ( fig. 20).

Figure 20

Les éléments sont pliés et posés à cheval sur le faîtage pour former des faîtières.

Les faîtières doivent se recouvrir dans le sens opposé à celui des vents de pluies dominants ( fig. 21).

Figure 21

Le recouvrement des éléments entre eux est d'au moins 50 mm.

La fixation doit se faire par deux clous au minimum de part et d'autre de la ligne de faîtage pour chaque élément.

La largeur de la partie apparente est telle que chaque élément est collé sur l'élément précédent de façon à protéger les têtes de clous.

Un cordon de colle est interposé au niveau du recouvrement pour former arrêt d'eau.

Le recouvrement des éléments de faîtage sur les bardeaux de versant est au moins celui du recouvrement des bardeaux de la partie courante.

Il est nécessaire de réchauffer les éléments de bardeaux pour obtenir un pliage satisfaisant.

B arêtiers

Les bardeaux sont tranchés parallèlement à la ligne de l'arêtier.

Les arêtiers sont généralement traités comme les faîtages en bardeaux bitumés.

4.3.4 Noues

4.3.4.1 Noue avec revêtement d'étanchéité

La pose d'une sous-couche est obligatoire.

Elle est constituée d'une chape de bitume armé type 50 et/ou de feuilles bitumineuses (décrites au § 2.4.2) en 1,00 m de large au minimum et centré sur l'axe de la noue.

Sa fixation est assurée par des clous à tête large placés latéralement tous les 0,10 m et en quinconce tous les 0,33 m.

Le fond de noue est constitué par une chape d'épaisseur 3,5 mm de bitume modifié autoprotégé, bénéficiant d'un Avis Technique favorable.

Ce fond de noue, d'un développé d'au moins 0,50 m, est soudé sur la sous-couche.

Les bardeaux sont tranchés biais parallèlement à l'axe de la noue.

Les bardeaux des rampants viennent recouvrir la noue latéralement jusqu'à 120 mm du fond de noue et sont collés entre eux et sur le fond de noue sur 80 mm au minimum ( fig. 22).

Figure 22

Pour éviter la détérioration des éléments sous-jacents, tous les tranchis doivent être faits avant mise en place des bardeaux. Le bardeau tranché recouvrant la noue ne doit pas être posé isolé mais être solidaire d'une jupe entière. Les clous de fixation des bardeaux ne doivent pas être placés à moins de 0,30 m du fond de noue.

4.3.4.2 Noue en bardeaux bitumés

Elles sont obligatoirement posées sur une sous-couche telle que décrite au paragraphe 4.3.4.1.

On distingue :

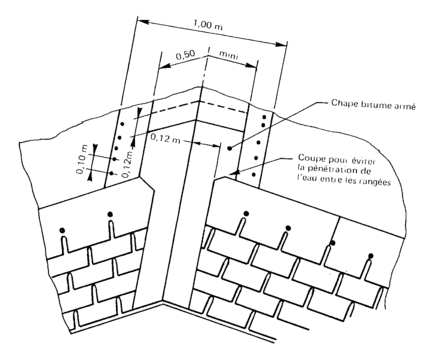

la noue fermée où la fonçure est réalisée par une chape autoprotégée identique au paragraphe 4.3.4.1 mais avec un développé de 0,33 m minimum ;
les bardeaux viennent en recouvrement de cette chape et sont tranchés dans l'axe de la noue ( fig. 23) puis collés entre eux et sur le fond de noue ;

Figure 23

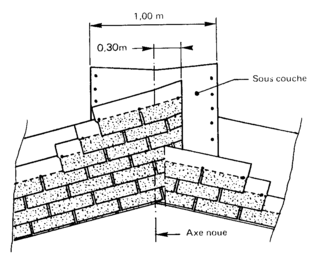

la noue à un tranchis où les bardeaux constituent la fonçure. Pour cela, les bardeaux de la pente faible remontent sur la pente forte sur une hauteur de 0,30 m. Ils sont recouverts par ceux de la pente forte ( fig. 24) ;

Figure 24

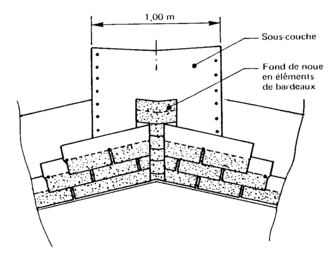

la noue à double tranchis où le fond de noue est constitué par des éléments de bardeaux.

Le fond de la noue est constitué par des éléments de bardeaux. Les bardeaux des rampants sont tranchés suivant l'axe de la noue et recouvrent latéralement celle-ci sur une largeur de 120 mm minimum et sont collés sur 80 mm entre eux et sur le fond de noue ( fig. 25) ;

Figure 25

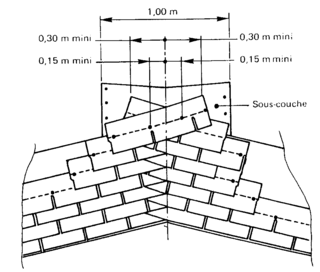

la noue croisée où les débords alternatifs de chaque rangée de bardeaux sur le versant voisin constituent la fonçure et mesurent au moins 0,30 m.

Dans tous les cas, les bardeaux sont cloués à plus de 0,15 m de part et d'autre du fond de noue.

Le collage en plein de tous les éléments recouverts est obligatoire sur 0,30 m de part et d'autre du fond de noue ( fig. 26).

Figure 26

4.3.4.3 Noues métalliques

Les noues métalliques sont du type encaissé avec larmier indépendant.

4.3.5 Raccordement sur pénétrations continues

Le raccordement de la couverture au droit d'une pénétration continue se fait par l'intermédiaire de noquets au moins tous les deux rangs ( fig. 27) et d'une bande de recouvrement.

Figure 27

Cette bande de recouvrement peut être une bande porte solin, une bande en applique, une bande à rabattre.

Le noquet métallique aura les dimensions nominales suivantes :

longueur = largeur du bardeau,
largeur = 100 mm minimum,
relevé = 50 mm minimum.

Les bardeaux sont collés en continu sur les noquets.

4.3.6 Raccordements sur pénétrations discontinues

Les pénétrations discontinues sont des ouvrages isolés à l'intérieur de la surface de couverture.

4.3.6.1 Souches, châssis, fenêtres de toit

Ils sont traités principalement par raccordement à l'aide de façonnés métalliques sur les 4 côtés.

La partie arrière de l'ouvrage, située en amont de la pénétration est, selon sa largeur, traitée soit en besace, soit en chéneau.

Les bords latéraux sont traités avec des noquets dont la hauteur de relevé est de 35 mm minimum.

Lorsqu'il s'agit d'une souche de cheminée, la distance entre les bois et la face intérieure du conduit (écart feu) doit respecter le minimum prescrit par la réglementation en vigueur dans la région considérée.
Les raccords des fenêtres de toit sont traités dans les Avis Techniques relatifs à ces systèmes.

4.3.6.2 Sortie de ventilation, passage de tuyaux, chatière

Il existe des éléments préfabriqués permettant simultanément la réalisation du raccord et de la sortie de ventilation.
La ventilation du support de la couverture est traitée au chapitre 5.

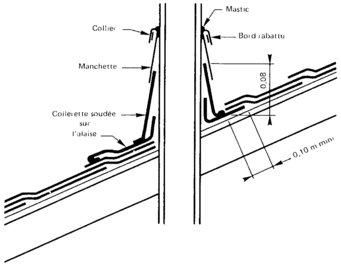

Les bardeaux sont remplacés par une pièce métallique ou alaise percée et munie d'une douille (ou fourreau) cylindrique ou tronconique pour laisser le passage du tuyau ( fig. 28).

Figure 28 Passage de tuyaux

Les bardeaux de couverture sont raccordés sur l'alaise avec un recouvrement permettant un collage sur au moins 10 cm.

4.3.7 Lucarnes, cages d'ascenseur, lanterneaux

Ces ouvrages traités en bardeaux doivent respecter toutes les règles précédentes liées à leurs formes (pente, recouvrement, accidents de couverture tels que les raccordements des pénétrations continues ou discontinues).
