5 Dispositifs d'ancrage pour plafonds tendus constitués de feuilles simples ou multicouches
5.1 Généralités
Les profilés peuvent être en matériaux métalliques (acier, aluminium), en matériaux de synthèse, en matériau d'origine végétale ou en matériaux composites.
5.2 Dispositif d'ancrage par harpons
Ce dispositif consiste en un profilé rigide fixé en périmétrie du local à équiper sur lequel vient s'assujettir un profilé semi-rigide (harpon) solidaire de la feuille permettant sa fixation par accrochage ou enclenchement.

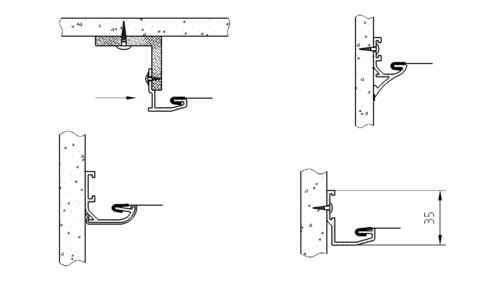

Dans le dispositif d'ancrage par accrochage le harpon en forme de crochet vient s'accrocher sur le profilé périmétrique (voir Figure 1).  : Plafonds tendus/NF DTU 58.2 P1-2 (décembre 2007)/image/fig_AAXR_1_1.png)
Figure 1 Exemples de dispositif d'ancrage par accrochage

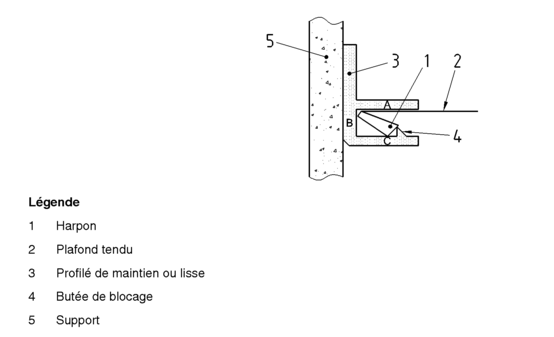

Dans le dispositif d'ancrage par enclenchement le harpon en forme de crochet vient s'auto-bloquer dans le logement prévu à cet effet dans le profilé périmétrique (voir Figure 2).  : Plafonds tendus/NF DTU 58.2 P1-2 (décembre 2007)/image/fig_AAXR_1_2.png)
Figure 2 Schéma de principe d'un dispositif d'ancrage par enclenchement

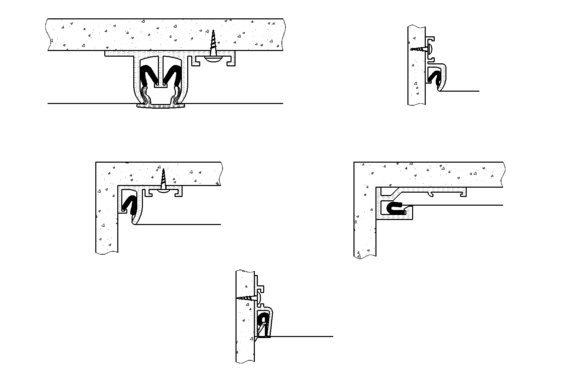

Le système d'enclenchement est constitué généralement d'une forme en U (A+B+C), ainsi que d'une butée de blocage (4) derrière laquelle vient s'enclencher le harpon (1).  : Plafonds tendus/NF DTU 58.2 P1-2 (décembre 2007)/image/fig_AAXR_1_3.png)
Figure 3 Exemples de dispositif d'ancrage par enclenchement
5.3 Dispositif d'ancrage par pincement
Ce dispositif consiste en un profilé rigide fixé en périmétrie du local à équiper comportant un logement dans lequel vient s'insérer la feuille ou l'étoffe maintenue par pincement.

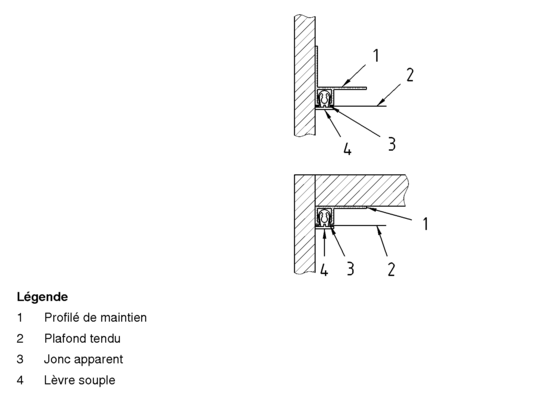

Le système de pincement est soit compris dans le profilé rigide (crans ou lèvres souples) soit apporté par un jonc venant s'insérer dans le logement.  : Plafonds tendus/NF DTU 58.2 P1-2 (décembre 2007)/image/fig_AAXR_1_4.png)
Figure 4 Exemple de dispositif d'ancrage par pincement avec jonc apparent
