Annexe C (informative)  Exemple de pose avec traverse basse recouvrant le rejingot

Les figures suivantes ne sont données qu'à titre d'exemples de mise en oeuvre et bien que les dessins aient été réalisés avec des fenêtres soit en PVC, soit en bois, soit en aluminium, ces principes de pose sont transposables quelque soit le matériau constitutif des fenêtres en respectant les prescriptions spécifiques à chaque modèle de fenêtre.

Figure C.1  Pose en applique avec cornière filante permettant d'assurer la continuité du dispositif de calfeutrement

Figure C.2  Pose sur appui déporté

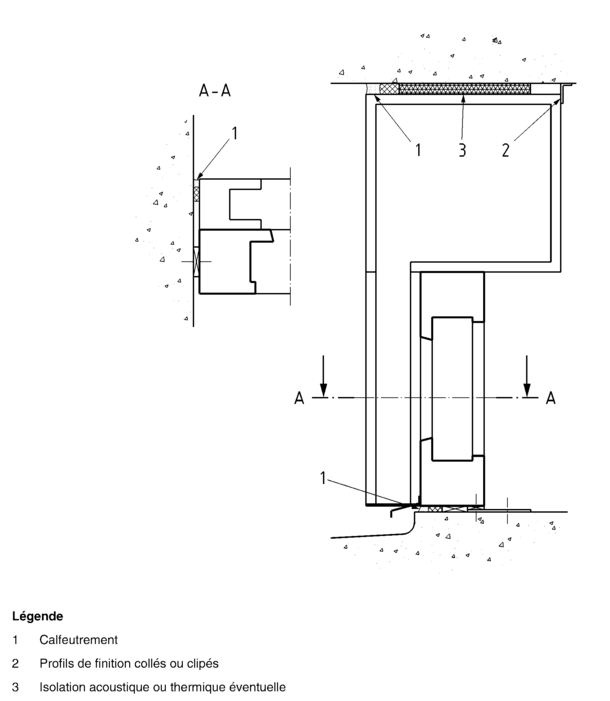

Figure C.3  Pose d'un bloc baie avec CVR en tunnel
