Annexe A (informative) Définition des cinq zones
Les huit régions à prendre en compte sont celles définies dans l'Annexe nationale à la norme NF EN 1991-1-4. Les éléments ci-après sont extraits de l'Annexe nationale de mars 2008. Il conviendra de s'assurer, au moment de l'utilisation du présent document, de la version en vigueur de cette Annexe nationale.
A.1 Définition des huit régions
 : Choix des portes industrielles, commerciales et de garage en fonction de leur exposition au vent/FD DTU 34.3 (octobre 2011)/image/fig_RIC_2_1.png)
Figure A.1 - France Métropolitaine : carte des régions de vent
 : Choix des portes industrielles, commerciales et de garage en fonction de leur exposition au vent/FD DTU 34.3 (octobre 2011)/image/tab_RIC_2_5.png)
Tableau A.1 - Définitions des régions, par départements
 : Choix des portes industrielles, commerciales et de garage en fonction de leur exposition au vent/FD DTU 34.3 (octobre 2011)/image/tab_RIC_2_6.png)
Tableau A.2 - Départements appartenant à plusieurs régions : Découpage selon les cantons
 : Choix des portes industrielles, commerciales et de garage en fonction de leur exposition au vent/FD DTU 34.3 (octobre 2011)/image/tab_RIC_2_7.png)
Tableau A.2 - Départements appartenant à plusieurs régions : Découpage selon les cantons (suite)
Limites cantonales selon la carte administrative de la France, publiée par IGN - Paris 1997 (Edition 2)
A.2 Illustration des catégories de terrain d'environnement de la construction
 : Choix des portes industrielles, commerciales et de garage en fonction de leur exposition au vent/FD DTU 34.3 (octobre 2011)/image/fig_RIC_2_2.png)
Figure A.2 - Rugosité 0 (mer) et IV (ville)
 : Choix des portes industrielles, commerciales et de garage en fonction de leur exposition au vent/FD DTU 34.3 (octobre 2011)/image/fig_RIC_2_3.png)
Figure A.3 - Rugosité II (rase campagne, aéroport)
 : Choix des portes industrielles, commerciales et de garage en fonction de leur exposition au vent/FD DTU 34.3 (octobre 2011)/image/fig_RIC_2_4.png)
Figure A.4 - Rugosité II (rase campagne)
 : Choix des portes industrielles, commerciales et de garage en fonction de leur exposition au vent/FD DTU 34.3 (octobre 2011)/image/fig_RIC_2_5.png)
Figure A.5 - Rugosité IIIa (campagne avec des haies, bocage )
 : Choix des portes industrielles, commerciales et de garage en fonction de leur exposition au vent/FD DTU 34.3 (octobre 2011)/image/fig_RIC_2_6.png)

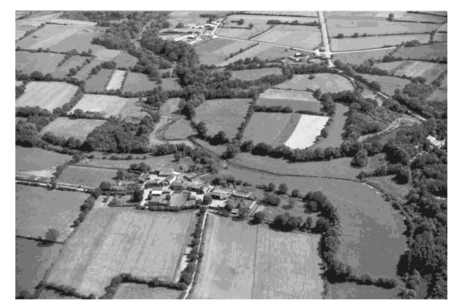

Figure A.6 - Rugosité IIIb (bocage dense)
 : Choix des portes industrielles, commerciales et de garage en fonction de leur exposition au vent/FD DTU 34.3 (octobre 2011)/image/fig_RIC_2_7.png)
Figure A.7 - Rugosité IIIb (zone industrielle)
 : Choix des portes industrielles, commerciales et de garage en fonction de leur exposition au vent/FD DTU 34.3 (octobre 2011)/image/fig_RIC_2_8.png)
Figure A.8 - Rugosité IV (ville)
 : Choix des portes industrielles, commerciales et de garage en fonction de leur exposition au vent/FD DTU 34.3 (octobre 2011)/image/fig_RIC_2_9.png)
Figure A.9 - Rugosité IV (ville)
 : Choix des portes industrielles, commerciales et de garage en fonction de leur exposition au vent/FD DTU 34.3 (octobre 2011)/image/fig_RIC_2_10.png)
Figure A.10 - Rugosité IV (forêt)
