Chapitre 5 Mise en oeuvre de la couverture à joint debout en longues feuilles

5.1 Différents systèmes d'assemblage des longues feuilles

5.1.1 Assemblage longitudinal

Les longues feuilles sont agrafées entre elles dans le sens longitudinal par un double pliage des reliefs latéraux (fig. 54).

Figure 54 Exécution du joint debout (mm)/1 ^re phase

La fixation des longues feuilles est assurée par des pattes fixées sur le support qui sont serties en même temps que le joint.

5.1.2 Assemblage transversal

Comme en couverture à tasseaux, on pourra avoir des travées continues ou discontinues avec, dans ce dernier cas, les deux types d'assemblage à double agrafure ou à ressaut, dont le choix dépend de la pente, de la longueur des feuilles et de la zone climatique.

5.1.3 Dimensions maximales des longues feuilles

Sont considérées comme longues feuilles au sens des longueurs admissibles :

les longues feuilles proprement dites exécutées d'un seul tenant ;
les travées composées de plusieurs éléments assemblés à agrafure simple ou agrafure double comme défini au paragraphe 5.3.2.

Les dimensions maximales des longues feuilles sont données au tableau X.

Tableau X Longueurs admissibles des longues feuilles en couverture à joint debout

En zone de vent 2 site exposé ainsi qu'en zone de vent 3 et 4 tous sites, la largeur des longues feuilles est limitée à 0,500 m. Ces zones de vent sont celles définies dans les règles NV 65 avec leur modificatif de décembre 1999.

5.2 Exécution des parties courantes

5.2.1 Reliefs latéraux

Les reliefs latéraux peuvent correspondre à des profils différents suivant le type d'outillage utilisé, comme représenté sur la figure 55.

Figure 55 Différents types de profils pour reliefs latéraux (mm)

Le profil de type a donne lieu à une exécution du joint en deux passes.

Dans le cas du profil de type b, sertissage du joint se fait en une seule passe.

Les descriptions faites dans le présent document et les dessins s'y rapportant sont relatifs à des profils de relief de type a. Les longues feuilles sont toujours posées avec deux relevés latéraux inégaux, l'un de 35 mm, l'autre de 45 mm.

Un jeu de 3 à 5 mm est laissé entre les bases de deux relevés adjacents. Le joint fini a une hauteur minimale de 25 mm.

5.2.2 Pattes de fixation

Les pattes de fixation sont en cuivre de 0,5 mm d'épaisseur minimum. Elles sont de deux types :

pattes fixes destinées à créer un point fixe sur le support (fig. 56) ;

Figure 56 Patte fixe (mm)
pattes coulissantes permettant le libre mouvement des longues feuilles (fig. 57).

Figure 57 Patte coulissante (mm)

Elles sont fixées sur le support avec des clous décrits au paragraphe 2.6, à raison de trois clous par patte fixe ou coulissante.

Les pattes sont serties en même temps que le joint (fig. 58).

Figure 58a Sertissage du joint debout et des pattes

Figure 58b Sertissage du joint debout et des pattes

Figure 58c Sertissage du joint debout et des pattes

Figure 58d Sertissage du joint debout et des pattes

La disposition des pattes est fonction de la pente : une partie fixe est créée à l'aide de 5 pattes fixes espacées chacune de 33 cm.

En amont et en aval, on dispose les pattes coulissantes avec le même écartement.

Le schéma général de disposition des pattes en fonction de la pente est donné à la figure 59.

Figure 59 Répartition des pattes suivant la pente (mm)

En région de vent III et en site exposé, le nombre de pattes est renforcé sur les bords du toit et le long des arêtes.

Dans tous les cas, la première patte est placée à 16,5 cm de l'égout. L'intervalle entre les trois premières pattes est fixé à 16,5 cm. La dernière patte est placée à 33 cm du faîtage ou arêtier.

5.3 Pente minimale - choix et exécution des assemblages transversaux

5.3.1 Cas où la longueur du rampant est supérieure à la longueur admissible des longues feuilles

5 % ≤ pente < 20 %

L'assemblage est exécuté à ressaut. La hauteur du ressaut est de 8 cm minimum.

Les joints debout aval sont couchés, un relevé de la hauteur du ressaut est façonné.

Les feuilles supérieures viennent se raccorder avec un larmier ou sont agrafées sur le relevé.

La représentation de cet assemblage par ressaut et la dimension des jeux nécessaires sont données sur la figure 60.

Figure 60 Raccord à ressaut

Pente ≥ 20 %

L'assemblage peut être exécuté à ressaut ou à double agrafure à recouvrement (fig. 61). Lorsque l'assemblage est exécuté à double agrafure, les joints debout inférieurs sont couchés et une pince de 3 cm est façonnée en tête de feuille.

Figure 61 Assemblage à double agrafure et recouvrement pour dilatation des longues feuilles

En dessous est soudée une bande d'agrafure en cuivre de 10 cm, destinée à recevoir la pince de 6 cm façonnée au bas des feuilles supérieures.

Un jeu de 10 à 15 mm doit être ménagé.

Le joint debout supérieur reste droit.

Le recouvrement est au minimum de 14 cm.

5.3.2 Cas où la longueur du rampant est inférieure à la longueur admissible des longues feuilles

La couverture est traitée en travée continue.

Toutefois, dans le cas de pente supérieure à 20 % et pour éviter des manutentions difficiles, la travée pourra être exécutée en plusieurs éléments raccordés par agrafure double ou simple, l'ensemble se comportant du point de vue de la dilatation comme une bande unique.

On distingue deux cas :

Pente ≥ 20 %

L'assemblage transversal est exécuté à agrafure double à recouvrement (fig. 62).

Figure 62 Assemblage à double agrafure et recouvrement

Il comprend une pince de 3 cm en tête de longue feuille. En dessous est soudée une bande d'agrafure en cuivre de 6 cm de large, remontant sur les reliefs de 2 cm, destinée à recevoir la pince de 3 cm façonnée au bas de la longue feuille supérieure.

Le recouvrement est de 10 cm minimum, quelle que soit la pente.

Pour éviter les surépaisseurs, les pinces sont découpées en coin.

Pente ≥ 47 %

L'assemblage transversal est exécuté à agrafure double ou à agrafure simple de 4 cm minimum (fig. 63).

Figure 63 Assemblage à agrafure simple

Dans ce dernier cas, l'agrafure simple est composée de deux pinces.

L'une des pinces se trouve en tête de feuille, rabattue par-dessus, l'autre en bas de feuille, rabattue par-dessous.

5.3.3 Tableau récapitulatif

Le tableau XI récapitule les dispositions précitées concernant le choix des assemblages transversaux.

Tableau XI Pente minimale et choix des assemblages transversaux en couverture à joint debout

Il s'applique à toutes les zones et situations climatiques prévues en annexe II.

5.4 Raccords d'ouvrages continus

5.4.1 Egout

Le raccordement des longues feuilles aux chéneaux ou gouttières peut se faire soit :

avec un larmier en bas des longues feuilles venant s'agrafer sur des chemises de garantie en cuivre avec ou sans pinces (cf. § 4.8.1.2), placées en bas de chaque joint debout (fig. 64).

Figure 64 Egout à larmier avec chemise de garantie

Si le recouvrement du larmier est inférieur à 3 cm, on interpose une bande d'égout ou de battellement ;
avec une bande à larmier sur laquelle viennent s'agrafer les longues feuilles.

Dans ce cas, on interpose entre les longues feuilles et la bande à larmier une bande continue en cuivre de même épaisseur que les éléments de couverture (fig. 65).

Figure 65 Egout agrafé avec bande à larmier

Le joint debout peut, suivant les cas, être couché et agrafé avec le bas des longues feuilles ou simplement être laissé droit.

5.4.2 Rives

Les rives droites sont exécutées comme décrit au paragraphe 4.8.2.

On peut également utiliser un couvre-joint du type main courante agrafée (fig. 66).

Figure 66 Rive droite avec main courante agrafée

Les rives biaises que fuit l'eau sont exécutées comme un arêtier, c'est-à-dire que le bandeau ou tasseau de rive est posé après couchage des joints et façonnage du relief.

Les rives biaises qui reçoivent l'eau sont exécutées comme les noues à crémaillère, à agrafure, à double agrafure pour les raccords de feuilles et couvre-joint, et comme les rives droites pour la partie bande de rive.

Si le biais de la rive se rapporte à moins de 4 travées, la rive pourra être exécutée comme les rives biaises que fuit l'eau et les joints seront couchés vers le bas (fig. 67).

Figure 67 Rive biaise en noue

5.4.3 Faîtage ou arêtier

Ces ouvrages peuvent s'exécuter de deux façons :

soit avec un tasseau de faîtage ou d'arêtier (fig. 68 et 69).

Figure 68 Faîtage avec tasseau et couvre-joint

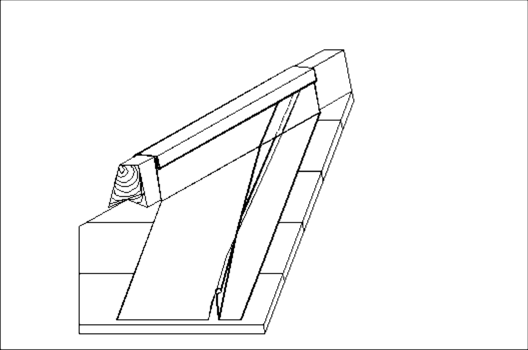

Figure 69 Arêtier avec tasseau et couvre-joint

Pour pouvoir coucher les joints et façonner le relief, le tasseau est posé après exécution de la couverture. Le couvre-joint peut être agrafé sur les éléments de couverture (fig. 70) ;

Figure 70 Arêtier avec couvre-joint agrafé

Figure 70 Arêtier avec couvre-joint agrafé
soit à joint debout sur arêtier et faîtage (fig. 71).

Figure 71 Faîtage à joint debout

Figure 71 Faîtage à joint debout

5.4.4 Noues

Les noues s'exécutent comme décrit au paragraphe 4.8.4.

Toutefois, dans le système de raccordement à agrafure simple, on dispose sous chaque pied de joint debout une chemise de garantie en cuivre de 20 × 15 avec pinces ou de 30 × 15 sans pince, s'agrafant sur la pince latérale de la noue (fig. 72).

Figure 72 Noue à agrafure simple avec chemise de garantie

Pour tous les types de raccordement, les jeux nécessaires sont portés à 10 mm quel que soit le type de noue (fig. 73 et 74).

Figure 73 Noue à agrafure simple ou double

Figure 74 Noue encaissée

5.4.5 Raccord brisis terrasson

Le raccord est réalisé soit avec un égout agrafé, soit avec un larmier (fig. 75).

Figure 75 Raccord brisis terrasson agrafé

En raccordement avec l'égout, on peut interposer une bande de battellement ou un membron (fig. 76).

Figure 76 Raccord brisis terrasson avec membron

Les joints des feuilles du rampant inférieur sont couchés. Les têtes de ces feuilles comportent un pli ou une pince.

5.4.6 Raccord contre mur

Ce type de raccord peut être exécuté de deux manières :

avec continuité du joint debout (fig. 77),

Figure 77 Exemple de raccord contre mur avec continuité du joint et bande porte-solin
avec discontinuité du joint debout (fig. 78).

Figure 78 Exemple de raccord contre mur à joint discontinu et bande porte-solin

L'ouvrage est terminé par une bande porte-solin ou une bande en applique définies au chapitre 6.

5.5 Raccord de pénétrations discontinues

5.5.1 L'ouvrage n'affecte pas la totalité d'une travée

Le raccord est réalisé comme décrit au paragraphe 4.9.1.

5.5.2 L'ouvrage affecte deux ou plusieurs travées (cheminées, châssis de désenfumage) et fait moins de 3 m de largeur

Pente > 20 %

Le raccord est réalisé comme décrit au paragraphe 4.9.2.

Pente ≤ 20 %

Le raccord est entièrement réalisé par joint debout et système d'agrafure (fig. 79).

Figure 79 Exemple de raccord de cheminée à joint debout avec bande porte-solin/vue de devant

Figure 79 Exemple de raccord de cheminée à joint debout avec bande porte-solin/vue de derrière

Les angles peuvent être soudés ou réalisés à coin de mouchoir. On prendra soin de laisser un jeu de 10 à 15 mm entre l'ouvrage et la base des reliefs.

5.5.3 L'ouvrage a une dimension transversale de plus de 3 m

Le raccord est réalisé comme décrit au paragraphe 4.9.3.
