Annexe B (normative) Essai de rétention d'eau du mortier frais de joints épais
B.1 Principe
L'essai est réalisé à l'aide de l'appareillage décrit dans la norme ASTM C91, représenté dans les Figures B.1 et B.2 ci-après.
La dépression d'air exercée est de 66 hPa (50 mm Hg) pendant 15 minutes.
B.2 Mode opératoire
La coupelle est munie d'un papier filtre (Ø 15 mm, 60 g/m2) au préalable humidifié et essoré par application d'un filtre sec.
Elle est remplie de mortier frais, à l'état de pâte, arasée puis pesée avant essai.
Connaissant le poids de la coupelle vide avec le filtre humide, la masse de mortier gâché mis en place et le poids (E) d'eau de gâchage correspondant en grammes (g) sont déduits.
B.3 Mesure et calcul
La mesure est effectuée dans les 10 minutes après le gâchage du mortier et en tenant compte du temps de repos préconisé par le fabricant de mortier.
Au bout de 15 minutes à partir du début du gâchage, l'appareillage est mis sous dépression pendant 15 minutes. La coupelle est ensuite pesée après essuyage de sa sous-face.
La perte d'eau (e) en grammes (g) est calculée par différence.
La rétention d'eau (Re) est exprimée en % du poids d'eau de gâchage initial :
 : Ouvrages en maçonnerie de petits éléments - Parois et murs/NF DTU 20.1 P1-2 (juillet 2020)/image/for_ABNR_4_1.png)
 : Ouvrages en maçonnerie de petits éléments - Parois et murs/NF DTU 20.1 P1-2 (juillet 2020)/image/fig_ABNR_4_5.png)

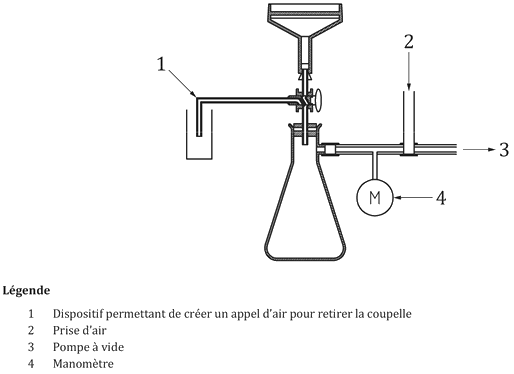

Figure B.1 Dispositif d'aspiration d'eau sous dépression
 : Ouvrages en maçonnerie de petits éléments - Parois et murs/NF DTU 20.1 P1-2 (juillet 2020)/image/fig_ABNR_4_6.png)
Figure B.2 Coupelle perforée et dispositif d'aspiration sous dépression (dimensions en mm)
