Annexe A (normative) Déviation sous poids propre des matériaux isolants
A.1 Généralités
Pour certaines applications en paroi verticales (cloisons de doublage ou contre cloisons), le produit isolant doit être semi-rigide. Le produit isolant doit satisfaire les critères suivants qui définissent le caractère semi-rigide en fonction de la déviation sous poids propre du produit.
Le critère à satisfaire correspond à D ≤ 0,12 m.
D : déviation sous poids propre, l'isolant débordant de 0,35 m (d) au-delà d'une surface plane de référence.
Dans l'attente d'une norme européenne spécifique, l'essai est réalisé comme suit avec pour objet d'apprécier la déviation sous poids propre d'un isolant par mesure de la déviation (D) d'un pas de 0,35 m (d) d'une éprouvette dépassant d'un support et le critère est D ≤ 0,12 m.
A.2 Préparation des éprouvettes
L'essai est réalisé sur deux panneaux, feutres ou matelas de l'épaisseur minimale fabriquée, en conservant le(s) parement(s) éventuel(s).
Les éprouvettes sont maintenues dans une ambiance à 23 ± 2 °C et 50 ± 5 % d'humidité relative pendant 2 heures avant de démarrer l'essai.
A.3 Mode opératoire de l'essai
Chaque panneau, feutre ou matelas, est posé sur un support plan horizontal et rectangulaire de dimensions suffisantes pour qu'une longueur au moins égale à 1 m d'isolant repose en totalité sur ce support. L'un de ses petits côtés étant placé en bordure du support, le panneau, feutre ou matelas, est déplacé de 0,35 m (d) de telle sorte que l'extrémité soit en porte-à-faux. La déviation éventuelle de cette extrémité par rapport au plan horizontal de référence est mesurée en deux points situés à l/4 des angles.
L'opération est répétée pour l'autre extrémité et en retournant le panneau, feutre ou matelas, soit huit valeurs de déviation mesurées pour chacun des deux panneaux.

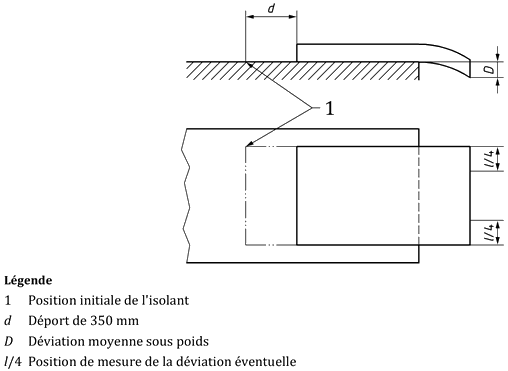

La Figure A.1 précise et visualise la détermination de D et les points de mesure.
 : Façades à ossature bois/NF DTU 31.4 P1-2 (mai 2020)/image/fig_ALPH_1_2.png)
Figure A.1 Détermination de D et les points de mesure
A.4 Expression des résultats
La déviation moyenne sous poids propre D est la moyenne arithmétique des 16 valeurs individuelles mesurées.
 : Façades à ossature bois/NF DTU 31.4 P1-2 (mai 2020)/image/for_ALPH_1_1.png)
Di est la déviation mesurée exprimée en m.
A.5 Caractéristique certifiée
Lorsque la semi-rigidité est certifiée par ACERMI ou tout autre organisme tel que décrit dans l'avant-propos du présent DTU, un contrôle de déviation sous poids propre doit être réalisé en production à raison d'une fois par mois.
En l'absence de certification, l'industriel est tenu de pouvoir apporter la preuve que sa production et son contrôle garantissent que ce critère est satisfait de façon constante.
