Annexe A (informative) Exemples
A. 1 Exemple de détermination des valeurs de H et L/2
La figure A.1 montre sur un exemple de façade les déterminations de H et de L/2, telles que définies au paragraphe 5.1.
 : Tolérances dimensionnelles du gros oeuvre destiné à recevoir des façades rideaux, semi-rideaux ou panneaux/DTU 33.2 (XP P28-003) (décembre 1996)/image/fig_JQX_1_4.png)
Figure A.1 Exemple de détermination des valeurs de H et L/2 d'une façade
A.2 Exemple de détermination de la valeur de p
La figure A.2 montre sur un exemple la détermination de p : distance entre les deux points A et B, telle que définie au paragraphe 5.2.
 : Tolérances dimensionnelles du gros oeuvre destiné à recevoir des façades rideaux, semi-rideaux ou panneaux/DTU 33.2 (XP P28-003) (décembre 1996)/image/fig_JQX_1_5.png)
Figure A.2 Exemple de détermination de p (distance développée entre les points A et B)
A.3 Exemple de détermination de la valeur des tolérances Δe et Δp
La figure A.3 montre un exemple de gros oeuvre d'immeuble destiné à recevoir une façade rideau. Les tolérances sont donc celles de la classe A. Sur cette même figure, les dimensions de ce gros oeuvre sont indiquées et les écarts ponctuels relevés sur l'axe des x du repère général de différents points sont inscrits.
 : Tolérances dimensionnelles du gros oeuvre destiné à recevoir des façades rideaux, semi-rideaux ou panneaux/DTU 33.2 (XP P28-003) (décembre 1996)/image/fig_JQX_1_6.png)

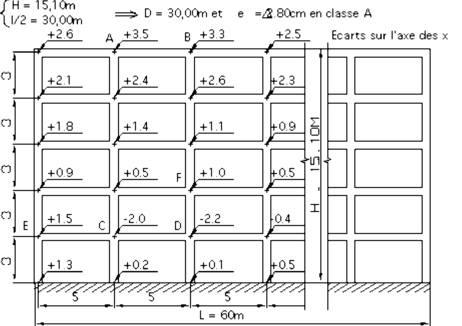

Figure A.3 Exemple de gros oeuvre d'immeuble destiné à recevoir une façade rideau
A.3.1 Tolérance d'ensemble : Δe
Sur cet exemple (figure A.3) :
H = 15,10 m et L/2 = 30,00 m.
Donc, D = 30,00 m ;
et,
Δe = 2,80 cm selon la courbe n° 1 en classe A.
Il faut donc vérifier que tous les écarts ponctuels sont dans la tolérance de ± 2,80 cm sur les trois axes x, y, z.
Sur cet exemple, les points A (écart = 3,50 cm) et B (écart = 3,30 cm) selon l'axe des x ne sont pas dans la tolérance d'ensemble Δe= = 2,80 cm.
Il faut donc rectifier la position de ces deux points afin de respecter la tolérance d'ensemble.
A.3.2 Tolérances de bosses, de creux et de ressauts : Δp
A partir de la courbe n° 2 classe A, les valeurs de relatives aux distances développées p sont indiquées dans le tableau 1 :
 : Tolérances dimensionnelles du gros oeuvre destiné à recevoir des façades rideaux, semi-rideaux ou panneaux/DTU 33.2 (XP P28-003) (décembre 1996)/image/tab_JQX_1_1.png)
Tableau A.1 Valeurs de Δp relatives aux distances développées p
Pour les points litigieux, définis C et D (voir exemple dans le tableau 2), par rapport aux autres points voisins, il faut :
relever son écart ponctuel en chaque point ;
entre deux points, faire la différence algébrique de ces écarts ponctuels ;
en prendre la valeur absolue ;
comparer cette valeur absolue aux Δp correspondantes.
 : Tolérances dimensionnelles du gros oeuvre destiné à recevoir des façades rideaux, semi-rideaux ou panneaux/DTU 33.2 (XP P28-003) (décembre 1996)/image/tab_JQX_1_2.png)
Tableau A.2 Exemple de points litigieux
Bien que les points C et D soient dans la tolérance d'ensemble, ils ne sont pas sur l'axe des x vis-à-vis respectivement des points E et F, dans la tolérance Δp.
Sur cet exemple, les points C et D présentent des écarts qui, par rapport aux autres points, ont des valeurs négatives trop importantes.
Il faut donc rectifier la position de ces deux points pour respecter, vis-à-vis de l'ensemble des autres points, la tolérance de bosses, de creux et de ressauts Δp.
