3 Matériaux
3.1 Ardoises
Les ardoises naturelles utilisées en toiture doivent être conformes à la NF EN 12326-1 et aux exigences complémentaires suivantes mesurées selon la NF EN 12326-2 :
La teneur en carbone non carbonaté est inférieure ou égale à 2% ;
L'ardoise est classée W1 (≤ 0,6%) pour le taux d'absorption d'eau ;
L'ardoise est classée T1 pour le cycle thermique ;
L'ardoise est classée S1 pour l'exposition au dioxyde de soufre.
Ces critères doivent permettre d'assurer une bonne tenue de l'ouvrage d'un point de vue du clos et du couvert. Ils ne préjugent pas des éventuelles coulures ou changement de teinte ou d'aspect de l'ardoise naturelle.
Les documents particuliers du marché définissent les conditions d'acceptation des lots livrés sur chantier. A défaut, les parties peuvent se réfèrer à l'Annexe A.
3.2 Supports de couverture
3.2.1 Bois massifs de couverture
3.2.1.1 Nature des bois
Toutes les essences admises en charpente (selon la NF B 52-001-1) sont utilisables pour les supports de couverture en ardoises. Les bois massifs de couverture doivent être secs à l'air.
Le sapin et l'épicéa sont les essences couramment utilisées pour l'exécution des tasseaux, voliges, etc.
La qualité du bois est définie par référence aux NF B 50-002, NF B 50-003 et NF B 52-001-1. Le classement d'aspect des bois doit correspondre au moins à la catégorie ST II (ou classe de résistance C24).
3.2.1.2 Protection fongicide et insecticide des bois de couverture
Une protection insecticide ou fongicide (qu'elle soit naturelle ou conférée) des bois de couverture (voir NF EN 335) peut être exigée spécifiquement suivant les circonstances, les lieux d'emploi et la nature des bois utilisés. Si aucune spécification précise ne figure dans les documents particuliers du marché, la classe d'emploi 2 (voir NF EN 335) en fonction des agents biologiques, telle que définie dans le Tableau 1 de la NF B 50-105-3, d'octobre 2014 doit être exigée.
On peut se référer au fascicule de documentation FD P 20-651 « Durabilité des éléments et ouvrages en bois » pour le choix des essences permettant de respecter la classe d'emploi 2.
3.2.2 Autres types de support
Le présent document ne vise pas l'utilisation d'autres types de support.
3.3 Dispositifs de fixation
3.3.1 Dispositifs de fixation des éléments constitutifs du support
3.3.1.1 Pointes
Les pointes peuvent être lisses, crénelées, torsadées ou annelées. Les pointes en acier doivent être conformes à la NF EN 10230-1.
Les pointes annelées sont aussi appelées clous crantés.
Les pointes ont un diamètre minimum de 2,7 mm.
La longueur minimum des pointes est précisée dans le Tableau 1 :
 : Couverture en ardoises/NF DTU 40.11 P1-2 (décembre 2020)/image/tab_ALXV_1_1.png)
Tableau 1 Longueur minimale des pointes de fixation des supports bois
3.3.1.2 Vis à bois
Les vis à bois sont en acier zingué, en acier galvanisé à chaud au trempé ou en acier inoxydable A2.
Elles sont à tête fraisée à empreinte hexalobe, fendue ou cruciforme. Le diamètre minimal de tête de vis est de 8 mm minimum.
Les vis à bois ont un diamètre minimal de 4 mm. La longueur de filetage pour ancrage est au minimum de 30 mm. La résistance caractéristique à l'arrachement Pk est donnée selon la NF P 30-310.
3.3.2 Dispositif de fixation des ardoises
3.3.2.1 Crochets à ardoises
3.3.2.1.1 Nature et type des crochets
Les crochets sont :
Soit à agrafe dits « crochet pression » (Figure 1) ;
Soit à pointe dits « crochet pointe » (Figure 2).
 : Couverture en ardoises/NF DTU 40.11 P1-2 (décembre 2020)/image/fig_ALXV_1_1.png)
Figure 1 crochet pression
 : Couverture en ardoises/NF DTU 40.11 P1-2 (décembre 2020)/image/fig_ALXV_1_2.png)

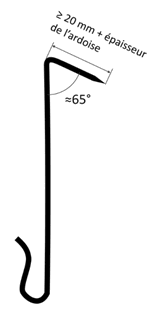

Figure 2 crochet pointe
Les crochets sont en fils cylindriques d'acier inoxydable revêtu ou non, ou de cuivre.
Il existe des crochets dont la partie rectiligne est cassée par une courbe et dont la pointe est crantée.
Il existe des crochets (dits « talon neige ») dont la partie de retour du talon est coupée.
Il existe des crochets dont la partie rectiligne est cambrée en tête de fixation.
Il existe des crochets à tige ondulée type crosinus dont les ondulations sont dans un plan parallèle au toit.
3.3.2.1.2 Dimensions des crochets
Les longueurs du crochet sont prévues de 10 en 10 mm, et varient dans les limites indiquées au Tableau 2 ci-après, en fonction du recouvrement prévu. Le diamètre du crochet ne peut être supérieur à l'épaisseur de l'ardoise.
Les crochets d'ardoises en sont pas prévus pour la fixation d'arrêt de neige.
 : Couverture en ardoises/NF DTU 40.11 P1-2 (décembre 2020)/image/tab_ALXV_1_2.png)
Tableau 2 Diamètre minimal du crochet en fonction de sa longueur et de sa nature
L'annexe C précise les critères de choix des crochets d'ardoises.
Pour les crochets pointe, la pointe est supérieure à l'épaisseur de l'ardoise + 20 mm.
Pour les crochets agrafe, l'agrafe du crochet est choisie en fonction de l'épaisseur du liteau et de l'ardoise :
 : Couverture en ardoises/NF DTU 40.11 P1-2 (décembre 2020)/image/tab_ALXV_1_3.png)
3.3.2.1.3 Caractéristiques du métal des crochets
Les crochets à ardoises sont :
soit en cuivre, conforme à la NF EN 12166, écroui, état de livraison ¼ dur ;
soit en acier inoxydable ferritique, revêtu ou non, de nuance X6Cr17 (Z8 C17) conforme à la NF EN 10088-3 ;
soit en acier inoxydable austénitique, revêtu ou non, de nuance X5CrNi 18-10 (Z7 CN 18.09) conforme à la NF EN 10088-3 ;
soit en acier inoxydable austénitique, revêtu ou non, de nuance X6CrNiMoTi 17-12-2 conforme à la NF EN 10088-3.
L'acier inoxydable selon la NF EN 10088-3 doit supporter sans cassure quatre torsions successives perpendiculairement à son plan (la tige restant fixe, 1 torsion est égale à un aller).
L'acier inoxydable ferritique et l'acier inoxydable austénitique peuvent subir une oxydation à l'air ambiant leur conférant une teinte rouille. Cette coloration n'a pas d'incidence sur la tenue du crochet.
En présence de certains végétaux comme la feuille d'acacia qui sécrète un suc agressif vis-à-vis des métaux, seul l'acier inoxydable austénitique présente une résistance suffisante à la corosion.
L'Annexe B précise le choix de la nuance de fil en fonction de l'atmosphère extérieure.
3.3.2.2 Clous à ardoises
3.3.2.2.1 Nature et type des clous
Les clous à ardoises, dits clous à tête large, sont :
soit en acier galvanisé, tige cylindrique (torsadée, crantée ou annelée) avec un revêtement présentant une masse de zinc minimale de 5 g/dm2, selon la NF EN 10230-1 ;
soit en cuivre, tige cylindrique ou carrée (torsadée, crantée ou annelée), conforme à la NF EN 12166, écroui, état de livraison ¼ dur
soit en acier inoxydable ferritique de nuance X6Cr17 (Z8 C17) conforme à la NF EN 10088-3, tige cylindrique ou carrée (torsadée, crantée ou annelée)
soit en acier inoxydable austénitique de nuance X5CrNi 18-10 (Z7 CN 18.09) conforme à la NF EN 10088-3, tige cylindrique ou carrée (torsadée, crantée ou annelée)
L'acier inoxydable ferritique et l'acier inoxydable austénitique peuvent subir une oxydation à l'air ambiant leur conférant une teinte rouille. Cette coloration n'a pas d'incidence sur la tenue du clou.
L'annexe B précise le choix de la nuance de fil des clous apparents en fonction de l'atmosphère extérieure.
3.3.2.2.2 Dimensions des clous
Les dimensions des clous sont données au Tableau 3 ci-après (figure 3 et figure 4).
 : Couverture en ardoises/NF DTU 40.11 P1-2 (décembre 2020)/image/tab_ALXV_1_4.png)
Tableau 3 Clous à ardoises en acier galvanisé, cuivre ou acier inoxydable
 : Couverture en ardoises/NF DTU 40.11 P1-2 (décembre 2020)/image/fig_ALXV_1_3.png)
Figure 3 Clou à section cylindrique
 : Couverture en ardoises/NF DTU 40.11 P1-2 (décembre 2020)/image/fig_ALXV_1_4.png)
Figure 4 Clou à section carrée
3.4 Bandes métalliques, noquets
3.4.1 Bandes façonnées
Les caractéristiques des bandes façonnées normalisées doivent répondre en ce qui concerne leurs profils et leurs développés à la NF P 34-402.
Les bandes en zinc façonnées à la demande doivent être conformes à la NF EN 988. Leur épaisseur minimale est de 0,65 mm.
Les bandes façonnées à la demande en cuivre doivent être conformes à la NF EN 1172. Leur épaisseur minimale est de 0,50 mm.
Les bandes façonnées à la demande en acier inoxydable ont une épaisseur minimum de 0,40 mm.
3.4.2 Bandes en plomb
Les bandes en plomb doivent répondre aux spécifications de la NF EN 12-588. Leur épaisseur doit être au moins de 1,5 mm.
3.4.3 Noquets
La qualité des métaux employés doit être au moins égale à celle exigée pour les bandes façonnées (3.4.1).
3.4.4 Profils d'angles
Les profils d'angles pour raccordement sur parties verticales sont en aluminium prélaqué conforme à la NF EN 1396, ou en tôle d'acier prélaqué conforme à la NF P 34-301, ou sont réalisés à l'aide de bandes façonnées (cf. 3.4.1).
La protection à la corosion des tôles d'acier prélaquée est définie selon les classes d'exposition de la NF P 24-351. La protection à la la corrosion des tôles aluminium est définie selon les critères du tableau 4.
 : Couverture en ardoises/NF DTU 40.11 P1-2 (décembre 2020)/image/tab_ALXV_1_5.png)
Tableau 4 Choix du revêtement sur aluminium selon l'exposition extérieure
3.5 Chatières
Les chatières sont métalliques (zinc, acier inoxydable, cuivre) et doivent répondre à la NF P37-410.
3.6 Écran souple de sous-toiture
Les écrans souples de sous-toiture sont conformes aux prescriptions du NF DTU 40.29 P1-2.
3.7 Mortiers
Les compositions des mortiers répondent aux prescriptions suivantes :
Mortier de chaux ou de ciment à maçonner : 250 kg à 350 kg de chaux ou de ciment à maçonner par mètre cube de sable sec.
Mortier bâtard : 150 kg de ciment courant et 175 kg à 225 kg de chaux par mètre cube de sable sec.
Des compositions de mortier différentes sont parfois utilisées en fonction d'usages locaux bien définis. L'utilisation de mortier spécifique implique des précautions particulières de mise en oeuvre pour éviter que des coulures ne tachent la toiture.
Les ciments courants doivent être de classe 32,5 ou 42,5 selon NF EN 197-1 et NF EN 197-4.
Les ciments courants comprennent le ciment Portland (CEM I), le ciment Portland composé (CEM II), le ciment de haut fourneau (CEM III/A) et le ciment composé (CEM V/A).
Les ciments à maçonner doivent être de classe 160 ou 250 selon NF EN 413-1.
Les chaux doivent être soit des chaux hydrauliques naturelles NHL5 ou avec ajouts NHL-Z5, soit des chaux hydrauliques artificielles XHA des classes 60 ou 100 selon NF EN 459-1.
Les liants doivent être conformes aux normes correspondantes (NF EN 197-1, NF EN 413-1).
Le sable doit être conforme à la NF EN 13139 et de granularité 0,1/3,15 (en terme de chantier sable 0/3).
