7  Poutres

7.1  Réception des supports

7.1.1  Poteaux avec broches en attente

Les vérifications suivantes doivent être effectuées en référence aux plans d'exécution :

• les dimensions transversales et longitudinales du poteau et chanfreins éventuels ;

• les diamètres, le nombre, les longueurs, la position et la rectitude des broches, compatibles avec les fourreaux de la poutre ;

• la présence du repère visuel garantissant la bonne implantation des armatures de frettage en tête du poteau. Dans le cas de frettage par des armatures transversales, le premier cadre dans le poteau doit être situé à moins de 30 mm de l'arase supérieure ;

• la distance entre broches des poteaux en vis-à-vis, supports de la même poutre ;

• la conformité des appareils d'appuis avec le mode de fonctionnement attendu (appui glissant ou non) ;

• la disponibilité des outils nécessaires à la pose (boulonnerie, rondelles, clés de serrage, mortier de scellement, etc.).

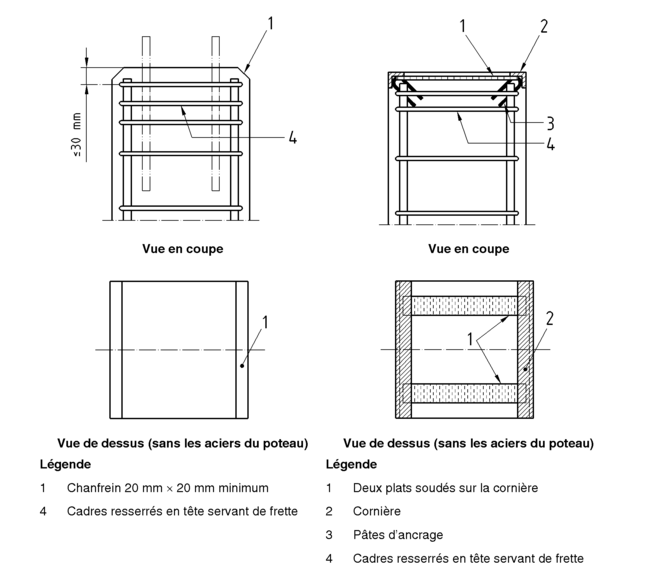

Figure 5  Exemples de dispositions en tête de poteau

NOTE

La présence de chanfrein n'est pas nécessaire dans tous les cas, notamment pour les poteaux recevant des poutres de plancher.

7.1.2  Poteaux pour liaison clavetée

Dans ce cas, il y a lieu en plus des points listés au paragraphe 7.1.1 de vérifier :

• la conformité des armatures en attente avec les plans (nature, diamètre et dépassement, les détails d'assemblage) et leur position dans la section transversale du poteau ;

• la possibilité de mise en place des poutres sans altération des armatures en dépassement, avec croisement éventuel des armatures des poutres en vis-à-vis ;

• la disponibilité des cages d'armatures de frettage qui seront mises en place après pose des poutres ;

• la conformité de la distance entre le poteau considéré et les autres éléments supports des mêmes poutres, au niveau des appuis.

7.1.3  Poteaux avec coupleurs

Dans le cas d'utilisation de coupleurs, les points supplémentaires suivants doivent être validés :

• la conformité des coupleurs avec les plans du bureau d'études d'exécution ;

• leur position dans le poteau et leur perpendicularité à la face du poteau ;

• la disponibilité des armatures filetées compatibles avec la partie femelle incorporée dans le poteau ;

• la compatibilité avec les dispositions de ferraillage de la poutre ;

• la rugosité du poteau ou l'engravure dans le poteau.

7.1.4  Poteaux avec réservations

Dans certains cas, les poteaux comportent des trous traversants pour le passage d'armatures, pour lesquels il faut en plus vérifier :

• la dimension et la position de ces réservations ;

• la suppression des résidus de coffrage (polystyrène, bois, …).

7.1.5  Voiles

Les dispositions relatives aux voiles sont similaires à celles décrites ci-dessus pour les poteaux.

7.1.6  Poutres

Les dispositions relatives aux poutres sont similaires à celles décrites ci-dessus pour les poteaux.

7.2  Réception des poutres

Les poutres doivent être réceptionnées à la livraison. Chaque poutre doit être identifiée suivant le plan servant au repérage.

Les vérifications suivantes doivent être effectuées en référence aux plans d'exécution :

• le repère de la poutre et son orientation ;

• présence des dispositifs de manutention ;

• les dimensions transversales et longitudinales de la poutre et chanfreins éventuels ;

• la présence, le type et la position des inserts prévus conformément aux plans d'exécution ;

• dans le cas des armatures en attente : les diamètres, le nombre, les longueurs et les positions ;

• dans le cas d'assemblage par brochage : les diamètres, le nombre, les longueurs, la position et la rectitude des broches, compatibles avec les fourreaux des éléments portés ;

• l'indication du poids théorique des poutres ;

• l'ensemble des tolérances dimensionnelles déclarées par le fournisseur.

7.2.1  Poutres brochées

En complément des points précédents, il y a lieu de vérifier :

• la dimension et la position des fourreaux ;

• la compatibilité avec la position effective des broches des éléments porteurs ;

• la conformité des abouts de poutres dans le cas d'appuis dénivelés.

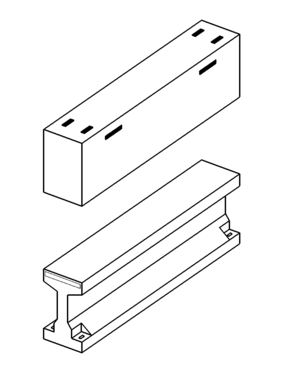

Figure 6  Poutres brochées

7.2.2  Poutres clavetées

En complément des points listés au paragraphe 7.2, les vérifications suivantes doivent être effectuées :

• la rugosité de la face d'about ou l'existence d'un crantage ;

• la compatibilité des armatures en attente dans le clavetage et la conformité avec les détails d'assemblage établis par le fournisseur des poutres ;

• l'encombrement des armatures en attente ménageant les jeux nécessaires à la pose des autres poutres ;

• l'implantation des armatures de béton armé permettant le croisement avec les attentes des autres poutres et les attentes dans le support.

7.3  Manutention et stockage des poutres

Sauf indication contraire, dans le cas des poutres précontraintes, les éléments de calage sont placés à proximité des extrémités. Lorsque les poutres présentent des dispositions particulières aux abouts, les éléments de calage sont disposés en retrait, au droit de la section courante.

Pour les éléments précontraints, l'entreprise doit prévenir le fournisseur lorsque le délai de stockage prévu sur chantier excèdera deux semaines afin d'intégrer cette donnée à la conception du bâtiment.

Dans le cas où le délai de stockage initialement prévu est dépassé, l'entreprise doit se rapprocher du fournisseur.

7.4  Pose des poutres et stabilité en phases provisoires

7.4.1  Pose

L'entreprise chargée de la mise en oeuvre doit suivre la méthodologie prévue au 5.4 du présent document, (présence ou non d'étaiement, ferraillage complémentaire, cinématique de pose) garantissant des conditions de mise en oeuvre optimales.

Pour les poutres en béton armé, les étaiements en rive et les étaiements en travée sont mis en place avant la pose des poutres et ajustés au niveau des appuis.

Pour les poutres précontraintes, les étaiements en travée sont mis en contact de la sous-face après la pose des poutres.

7.4.1.1  Cas des poutres brochées

La pose à sec est interdite.

La profondeur d'appui est calculée pour l'ouvrage en service. Elle est de ce fait généralement satisfaite en phases provisoires. La liaison définitive avec le support doit être effective avant la pose des éléments supportés.

L'appareil d'appui doit être conforme aux plans d'exécution.

7.4.1.1.1  Appui sans déplacement relatif longitudinal

La surface d'appui doit être plane, sans aspérité et sensiblement parallèle à la sous-face de la poutre. Dans le cas contraire, un mortier de calage est nécessaire. En cas d'appareil d'appui en élastomère fretté, le sens de pose, s'il existe, doit être respecté (la sous face au contact de l'élément porteur).

Le mortier de remplissage des réservations est conforme au plan de pose.

À la mise en place de la poutre, il faut vérifier sa verticalité et son implantation, l'existence du jeu fonctionnel entre les abouts des poutres en vis-à-vis, couler le mortier sans retrait dans les fourreaux et si les broches sont filetées, mettre les rondelles et visser les écrous.

Après réalisation de l'assemblage, les résidus de mortier ou de béton ayant pénétré entre la poutre et le support doivent être enlevés.

Figure 7  Pose sur appui sans déplacement relatif longitudinal

7.4.1.1.2  Appui avec déplacement relatif longitudinal

La surface d'appui et les broches font l'objet des mêmes contrôles que pour la pose sur appuis sans déplacement relatif longitudinal. L'appareil d'appui doit être conforme aux plans d'exécution.

Après la pose des poutres, l'espace entre leurs abouts doit être conforme au plan de pose. Cet espace ne doit jamais être obstrué ultérieurement. La distance entre la broche et le fourreau doit ménager un jeu conforme au plan de pose.

Aucun produit de scellement n'est à couler dans les réservations, excepté des produits souples et anticorrosifs.

Les rondelles et les écrous sont immédiatement mis en place après la pose des poutres pour éviter tout déversement éventuel. Le serrage doit permettre un déplacement horizontal de la poutre sur son support.

Figure 8  Pose sur appui avec déplacement relatif longitudinal

7.4.1.1.3  Appui glissant

Les poutres sont maintenues transversalement pour éviter qu'elles échappent à leurs appuis. L'espacement latéral entre les pièces de maintien est contrôlé avant la pose de la poutre.

Après la pose des poutres, l'espace entre l'about des poutres et tout autre élément ainsi que la position de l'appareil d'appui doivent être conformes au plan de pose.

7.4.1.2  Cas des poutres clavetées

La coupe d'armatures est formellement interdite. Il est également interdit de chauffer les armatures de précontrainte pour faciliter leur pliage.

La pose à sec ne peut être envisagée que lorsque la surface d'appui présente une planéité et une horizontalité satisfaisante et que les conditions suivantes sont respectées :

• la pose de la poutre est réalisée avec étai(s) intermédiaire(s) ;

• le repos nominal d'appui n'est pas supérieur à 50 mm.

Dans les cas contraires, la pose des poutres s'effectuera sur un bain de mortier.

Le repos sur appui en phase provisoire nécessite généralement un dispositif d'étaiement par lisse au voisinage de l'about. La position de ce support doit parfois être décalée lorsque la poutre comporte une réservation.

Le dispositif d'étaiement est dimensionné pour la réaction d'appui de la poutre, négligeant l'appui direct de celle-ci sur le poteau.

NOTE 1

L'attention est attirée sur l'intensité des réactions d'appuis, en particulier dans le cas de poutres porteuses de portée significative avec de grands entraxes et/ou des intercalaires non étayés. C'est le cas notamment des poutres associées à des dalles alvéolées.

La pose sans lisse de rive ne peut être envisagée que sur des supports en béton armé ou métalliques.

La pose sur maçonnerie nécessite la réalisation d'un sommier d'appui en béton armé.

Pour se dispenser de l'étaiement au niveau de l'appui, le repos sur appui doit être au moins égal à la valeur spécifiée par le fournisseur.

Lorsque la poutre présente une pente supérieure à 1 % et que son extrémité n'est pas biseautée, la pose doit être réalisée sur un bain de mortier d'épaisseur moyenne 3 à 4 mm.

L'entreprise chargée de la mise en oeuvre doit vérifier tout d'abord la bonne disposition des armatures, ménageant des espaces suffisants pour réaliser le bétonnage, compte tenu des ferraillages complémentaires. Les cadres du poteau, les armatures de brelâge, les frettages horizontaux et verticaux sont ensuite disposés suivant le détail d'assemblage.

Le recouvrement des armatures en vis-à-vis sera vérifié avant réalisation du clavetage. Sauf mention particulière, ce recouvrement ne sera pas inférieur à 10 diamètres.

La granulométrie du béton sera définie en fonction des distances entre armatures. Le diamètre c_g du plus gros granulat ne doit pas dépasser l'espace disponible.

Sauf prescription particulière sur le plan de pose, la classe du béton de clavetage est au moins C25/30. De plus, l'écart entre les résistances caractéristiques du béton de clavetage et du béton préfabriqué est limité à 25 MPa.

La plasticité du béton doit permettre une mise en oeuvre correcte compte tenu des moyens de vibration.

NOTE 2

L'emploi de béton autoplaçant est recommandé.

Le bétonnage du noeud peut être réalisé jusqu'au niveau supérieur de la poutre avant la pose des intercalaires. Cette solution permet de confectionner un béton spécialement adapté à l'assemblage. Dans le cas de poutres posées sans étai ou de poutres relativement flexibles, cette disposition n'est envisageable que si la poutre comporte des armatures en partie supérieure, en recouvrement avec les armatures du poteau ou de la poutre en vis-à-vis.

Le béton de clavetage peut également être réalisé en même temps que celui de la dalle de compression, sous réserve de la vérification de la stabilité comme indiqué au paragraphe 5.5. Les contraintes relatives au clavetage doivent donc être prises en compte pour la définition de ce béton.

Dans tous les cas, les étais et dispositifs de maintien des poutres doivent être laissés en place tant que la résistance du béton n'est pas atteinte.

Sauf indications contraires sur les plans :

• la pose des poutres secondaires sur la poutre principale nécessite la mise en place d'un dispositif d'étaiement au droit des appuis ;

• l'utilisation de cales pour la mise en oeuvre est interdite.

7.4.1.3  Autres cas

Il s'agit des poutres non brochées sans armatures dépassantes. Les prescriptions données au paragraphe 7.4.1.1 pour les poutres brochées (autres que celles relatives aux broches et fourreaux) sont applicables.

7.4.2  Stabilité

La tenue au renversement des poutres devra être assurée dès la pose, éventuellement par des équipements annexes, pour éviter le risque de renversement sous les effets du vent ou d'un choc accidentel.

Pour les poutres brochées destinées à être brochées, les broches peuvent permettre de vérifier cette disposition.

Dans le cas de poutres clavetées, il faut garantir la stabilité tant que le béton de clavetage n'a pas atteint une résistance suffisante.
