Annexe A (informative) Terminologie de la feuillure

A.1 Feuillure à verre

Partie d'un châssis ou d'un encadrement sur laquelle le vitrage est fixé de façon continue. Elle se compose généralement (voir Figure A.1) :

de la contre-feuillure : pan fixe de la feuillure parallèle au plan du vitrage ;
de la parclose ;
des jeux latéraux ;
du fond de feuillure.

Figure A.1 - Terminologie de la feuillure

A.2 Jeux en feuillure

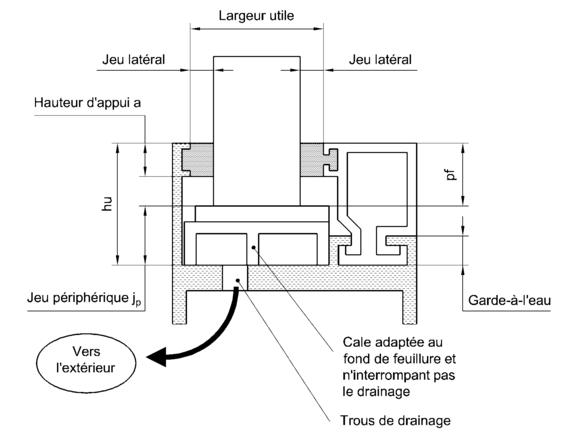

Figure A.2 - Jeux en feuillure

A.3 Hauteur utile de feuillure

Distance mesurée, dans la largeur utile de feuillure, à partir de la plus grande saillie présentée par le fond de feuillure, à partir de l'équerre de fixation des angles ou de toute pièce fixée en fond de feuillure.

A.4 Largeur utile de feuillure

Largeur mesurée entre les plus grandes saillies présentées par la contre-feuillure et la parclose en vis-à-vis du vitrage.

A.5 Garniture principale

Garniture d'étanchéité disposée entre la contre-feuillure et le vitrage. Dans le cas de vitrage mis en oeuvre dans des feuillures en forme de U, on admet que la garniture de la face intérieure du vitrage soit la garniture principale.

A.6 Garniture secondaire

Garniture d'étanchéité disposée entre vitrage et parclose.

A.7 Systèmes mixtes

Systèmes d'étanchéité dans lesquels la garniture secondaire est de nature différente de la garniture principale.

A.8 Feuillures ouvertes

Elles ne sont obturées ni par une parclose, ni par un serreur, ni par un couvre-joint.

Figure A.3 - Feuillure ouverte

A.9 Feuillure fermée par un dispositif continu (serreur, parclose, cadre, etc.)

Le maintien du vitrage est assuré par le dispositif continu qui peut être :

une parclose fixée sur le fond de feuillure (figure A.4) ;

Figure A.4 - Parclose fixée sur fond de feuillure
une parclose fixée en applique sur le châssis (figure A.5).

Figure A.5 - Parclose fixée en applique sur le châssis
