13  Traitement des points singuliers et des interfaces

NOTE

Pour des raisons de simplification, les figures du présent article ne représentent pas les distances aux bords, les diamètres de perçage et les largeurs vues des ossatures, ceux-ci sont mentionnés dans les paragraphes précédents.

13.1  Départ de bardage

Figure 7  Exemple de départ de bardage - ossature bois

Figure 8  Exemple de départ de bardage - ossature métallique

NOTE

Pour traiter les ponts thermiques sous le départ de bardage, les DPM peuvent prévoir une isolation en soubassement à mettre en oeuvre selon les référentiels techniques appropriés.

13.2  Arrêt sur acrotère

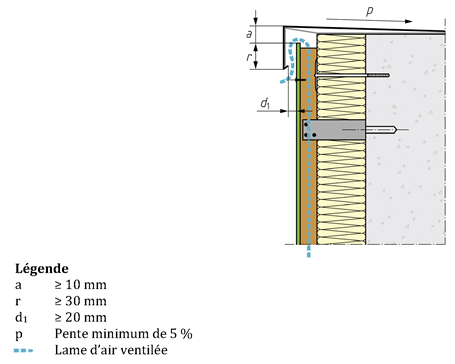

Figure 9  Exemple d'arrêt sur acrotère

NOTE

Pour traiter les ponts thermiques en tête de bardage, les DPM peuvent prévoir une isolation de l'acrotère à mettre en oeuvre selon les référentiels techniques appropriés.

13.3  Arrêt sous débord

Figure 10  Exemple d'arrêt sous débord - coupe verticale

13.4  Angle rentrant

Figure 11  Exemple d'angle rentrant sans profilé - ossature bois

Figure 12  Exemple d'angle rentrant sans profilé - ossature métallique

Les angles rentrants peuvent également être réalisés à l'aide d'un profilé métallique.

13.5  Baies

Figure 13  Exemple de mise en oeuvre en appuis de baie - coupe verticale

Figure 14  Exemple de mise en oeuvre en linteau de baie - coupe verticale

Figure 15  Exemple de mise en oeuvre en tableau de baie - coupe horizontale

13.6  Joint de dilatation

Figure 16  Exemple de joint de dilatation - ossature bois

Figure 17  Exemple de joint de dilatation - ossature métallique

13.7  Jonctions avec une isolation thermique par l'éxtérieur par enduit sur isolant

Figure 18  Exemple de jonction avec procédé d'enduit sur isolant à côté - coupe horizontale

Figure 19  Exemple de jonction avec procédé d'enduit sur isolant - coupe verticale - enduit sur isolant en partie haute

NOTE

Les systèmes d'isolation thermique par l'extérieur par enduit sur isolant relèvent de leurs propres référentiels techniques, notamment la présence en côté extérieur d'un rejet d'eau.

Figure 20  Exemple de jonction avec procédé d'enduit sur isolant - coupe verticale - enduit sur isolant en partie basse

13.8  Pose en sous-face

Figure 21  Exemple de jonction entre le bardage en partie courante verticale et en sous-face

NOTE

Dans le cas de profils L ou T les équerres sont décalées pour permettre leur fixation sur les ossatures.

13.9  Pénétrations diverses

Figure 22  Exemple de fixation de garde-corps - coupe horizontale

Figure 23  Exemple d'orifice de ventilation
