Annexe B (informative) Conception de l'ouvrage en planchers chauffants sur sous-couche isolante de type A

a) Cas d'une sous-couche isolante plane

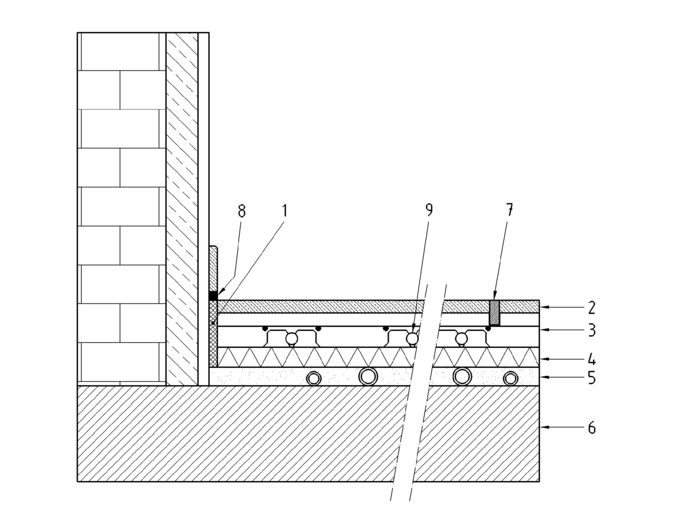

Figure B.1 - Plancher chauffant en dalle désolidarisée isolée, sur sous-couche isolante et sur ravoirage éventuel

Figure B.2 - Coupe de plancher - Cotes et épaisseurs

Figure B.2 - Coupe de plancher - Cotes et épaisseurs

Figure B.3 - Coupe de plancher si quadrillage anti-retrait sous les tubes (sur sous couche isolante plane uniquement)

Figure B.4 - Zone de garde des canalisations de chauffage par rapport aux parois (pose sur sous-couche isolante plane ou à plots)

Figure B.5 - Exemple d'une canalisation verticale sans point fixe passant dans un fourreau ou une gaine
