Annexe C (informative) Exemples de raccordement sur un conduit de fumée existant de grande section ou évasé en partie basse

Outre le respect des prescriptions du présent document et en particulier des paragraphes 5.1.2, 5.2, 5.4, 6.5, 6.6, 6.7 et 6.9 du présent document, il convient de prendre garde au risque de décrochement dans le temps des résidus de suies qui ont pu s'accrocher aux parois intérieures du conduit de fumée lors des précédentes utilisations et qui n'ont pas pu être enlevées lors du ramonage préalable.

Pour cela, il est nécessaire de réaliser :

• un tubage du conduit de fumée existant,

• une " paillasse " en matériaux incombustibles (classement A1) obturant la partie inférieure du conduit de fumée au niveau du plafond, bâtie autour d'un fourreau (boisseau par exemple) à l'intérieur duquel est mis en oeuvre :

  • un tube d'aération (section 20 cm² minimum) entre l'espace limité par le faux plafond et l'espace annulaire autour du tubage, dont l'extrémité est recourbée pour éviter la pénétration des suies,

  • un matériau de remplissage incombustible (isolant classé A1 haute température ou béton par exemple),

• une isolation de la partie de tubage comprise entre le dessous du faux plafond et le dessus de la " paillasse " en matériau classé au moins M0 ou A2-s1,d0,

• une trappe d'accès pour permettre l'évacuation des résidus de suies qui sont susceptibles de s'accumuler sur la " paillasse ", et pour le contrôle de la bonne tenue des travaux ainsi réalisés.

Les schémas ci-dessous sont donnés à titre d'exemple. Selon les configurations régionales, d'autres solutions peuvent être réalisées à condition de respecter les principes généraux ci-avant.

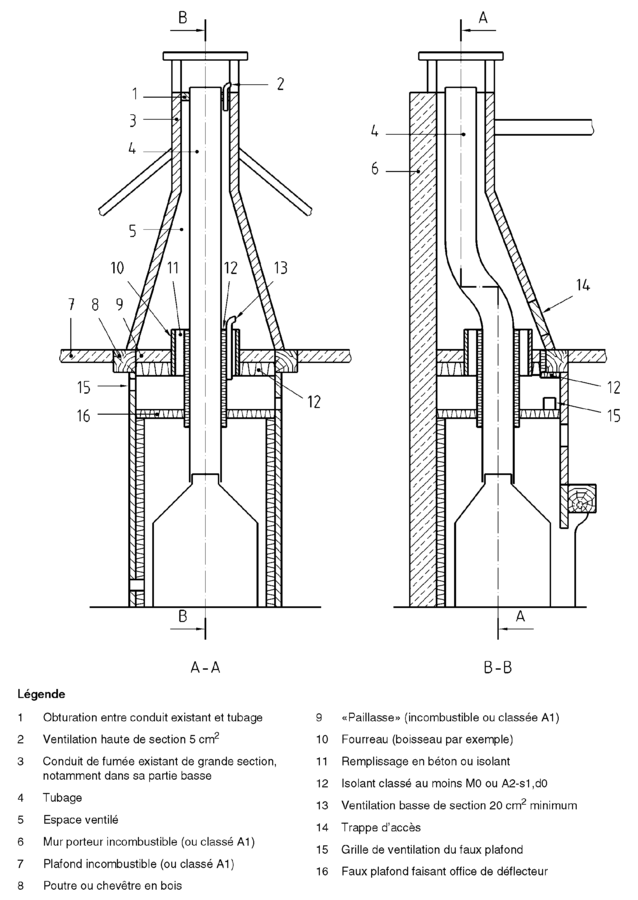

Figure C.1 - Exemple de raccordement d'un insert sur un conduit de fumée existant de grande section ou évasé en partie basse

Figure C.2 - Exemple de raccordement d'un âtre sur un conduit de fumée existant de grande section ou évasé en partie basse
