Annexe B (normative) Dimensionnement des conduits d’évacuation des produits de combustion fonctionnant en tirage naturel pour appareils raccordés

Annexe B (normative) Dimensionnement des conduits d'évacuation des produits de combustion fonctionnant en tirage naturel pour appareils raccordés

B.1 Dispositions générales

La méthode de dimensionnement des systèmes d'évacuation des produits de combustion des appareils raccordés de type B utilisant les combustibles gazeux est définie dans la partie 2 de la norme NF DTU 24-1, article 4.4.

Le dimensionnement doit être vérifié conformément aux normes NF EN 13384-1 (conduit raccordé à un seul appareil) et NF EN 13384-2 (conduit raccordé à plusieurs appareils) en utilisant les données nationales.

La présente Annexe permet, sous forme d'abaques et de tableaux, le dimensionnement des conduits d'évacuation des produits de combustion pour les configurations les plus couramment rencontrées et décrites ci-après.

Pour le raccordement d'un seul appareil, les abaques du chapitre B.4 ont été créés en utilisant la méthode de la norme NF EN 13384-1. L'utilisation de ces abaques vaut respect de la norme NF EN 13384-1.

Pour les autres cas, des tableaux sont donnés à titre informatif.

B.2 Systèmes concernés

Sont concernés les systèmes d'évacuation des produits de combustion des appareils de types B1 et B2 de débit calorifique nominal inférieur ou égal à 85 kW (ou de puissance utile nominale inférieure ou égale à 70 kW).

Sont traités :

le dimensionnement des conduits d'évacuation des produits de combustion individuels à tirage naturel pour le raccordement d'un seul appareil ;
le dimensionnement des conduits d'évacuation des produits de combustion individuels à tirage naturel pour le raccordement de deux appareils ;
la compatibilité entre les sections des conduits de fumée collectifs existants à départ individuel de hauteur d'étage fonctionnant en tirage naturel (conduits de type Shunt) et les appareils à raccorder ;
la compatibilité entre les sections des conduits de fumée collectifs existants sans départ individuel de hauteur d'étage fonctionnant en tirage naturel (de type Alsace) et les appareils à raccorder,
le dimensionnement des conduits d'évacuation des produits de combustion des appareils installés dans les alvéoles techniques gaz.

B.3 Dimensionnement des conduits d'évacuation

Le respect des abaques vaut dimensionnement sauf note de calcul permettant de justifier du bon fonctionnement thermo-aéraulique du conduit par application de la norme NF EN 13384-1.

NOTE

Les abaques ont été réalisés avec un logiciel de calcul développé par un partenariat élargi comportant fabricants de conduits, fournisseurs d'énergies, fabricants d'appareils et installateurs. Ce logiciel est mis à la disposition de l'ensemble des acteurs.

Chaque abaque correspond à un type de chaudière, une classe de rendement et à un conduit de fumée de caractéristiques connues. Le Tableau B.1 du présent document permet d'identifier l'abaque à utiliser selon les trois critères cités précédemment.

Tableau B.1 Identification des abaques à utiliser

B.3.1 Dimensionnement à partir des abaques

Pour les conduits existants, les abaques permettent de déterminer les valeurs minimales et maximales de la puissance utile raccordable à un conduit de fumée. Pour cela, il faut connaître :

la classe de rendement de l'appareil,
les caractéristiques du conduit de raccordement (type),
les caractéristiques du conduit de fumée (type, diamètre, hauteur, degré d'isolation).

Pour les conduits neufs, les abaques permettent de déterminer le diamètre du conduit de fumée. Pour cela, il faut connaître :

la classe de rendement de l'appareil et sa puissance nominale,
les caractéristiques du conduit de raccordement (type),
les caractéristiques du conduit de fumée (type, hauteur, degré d'isolation).

Le Tableau B.2 donne le type du conduit de raccordement en fonction du nombre d'accidents de parcours du conduit de raccordement et de la présence ou non de dévoiement sur le conduit de fumée.

Tableau B.2 Type de conduit de raccordement — Cas d'un seul appareil raccordé à un conduit de fumée individuel

B.3.2 Mode d'emploi des abaques

Chaque abaque représente en fonction de la hauteur du conduit de fumée :

la puissance maximale raccordable pour différents diamètres de conduit de fumée,
la puissance minimale raccordable pour un conduit fonctionnant en mode sec (D),
la puissance minimale raccordable pour un conduit fonctionnant en mode humide (W).

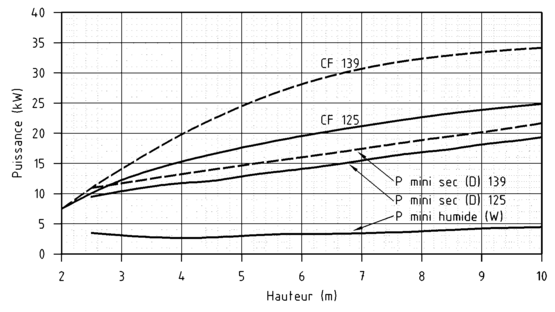

Figure B.1 Abaque type

Ces courbes définissent trois zones :

Zone 1 : zone de non fonctionnement (débit de fumées trop élevé / risque de gel des condensats),
Zone 2 : zone de fonctionnement en conditions sèches pour laquelle l'utilisation d'un conduit D ou W est autorisée,
Zone 3 : zone de fonctionnement en conditions humides pour laquelle l'utilisation d'un conduit W est obligatoire.

Pour une puissance comprise entre les courbes P mini sec et P mini humide, le conduit doit être prévu pour un fonctionnement humide.

B.3.3 Exemple d'utilisation des abaques

Exemple 1 - Utilisation d'un conduit existant — Raccordement d'une chaudière sur un conduit de fumée existant d'une hauteur de 5 m et de diamètre 139 mm.

On sélectionne l'abaque correspondant aux types de chaudière et de conduit de fumée.

L'abaque sélectionné (voir Figure B.2) indique que la puissance maximale raccordable est de 29 kW.

Si le conduit existant permet un fonctionnement humide, la puissance minimale est de 7 kW. Dans le cas contraire, la puissance minimale est de 14 kW.

Figure B.2 Abaque de l'exemple 1

Exemple 2 - Réalisation d'un conduit neuf — Raccordement d'une chaudière de 23 kW sur un conduit de fumée d'une hauteur de 6 m.

On sélectionne l'abaque correspondant aux types de chaudière et de conduit de fumée.

L'abaque sélectionné (voir Figure B.3) indique qu'on peut utiliser un diamètre de conduit de fumée de 125 mm ou de 139 mm (puissance maximale raccordable 26 kW pour un conduit de fumée de 125 mm/puissance maximale raccordable 34 kW pour un conduit de fumée de 139 mm).

La puissance minimale pour un fonctionnement avec un conduit sec est de 15 kW. Dans le cas d'une chaudière modulante ayant une puissance minimale inférieure à 15 kW, il faut obligatoirement utiliser un conduit humide.

Dans cet exemple, la puissance minimale humide est de 7 kW. Dans le cas d'une chaudière modulante, la puissance minimale devra être supérieure à 7 kW.

Figure B.3 Abaque de l'exemple 2

B.4 Abaques pour les conduits de fumée individuels à tirage naturel raccordés à un seul appareil

B.4.1 Appareils de type B11 pour une hauteur de conduit de fumée inférieure à 10 m

Tableau B.3 Conditions d'emploi des abaques des Figures B.4 à B.23

NOTE

Par dérogation à la norme NF EN 13384-1, la dépression du local a été prise égale à 2 Pa pour la réalisation des abaques 1 à 10.

Figure B.4 Appareil B 11 standard — Raccordement type II, L = 1 m — Conduit métallique non isolé de diamètre 125 ou 139

Figure B.5 Appareil B 11 standard — Raccordement type II, L = 1 m — Conduit métallique non isolé de diamètre 153, 167 ou 180

Figure B.6 Appareil B 11 standard — Raccordement type II, L = 1 m — Conduit métallique isolé : R ≥ 0,4 K/W.m², de diamètre 125 ou 139

Figure B.7 Appareil B 11 standard — Raccordement type II, L = 1 m — Conduit métallique isolé : R ≥ 0,4 K/W.m², de diamètre 153, 167 ou 180

Figure B.8 Appareil B 11 standard — Raccordement type II, L = 1 m — Conduit maçonné non isolé : R ≥ 0,10 K/W.m², de coté 160 × 160 ou 200 × 200

Figure B.9 Appareil B 11 standard — Raccordement type II, L = 1 m — Conduit maçonné non isolé : R ≥ 0,10 K/W.m², de coté 250

Figure B.10 Appareil B 11 standard — Raccordement type II, L = 1 m — Conduit maçonné isolé : R ≥ 0,38 K/W.m², de coté 160 ou 200

Figure B.11 Appareil B 11 standard — Raccordement type II, L = 1 m — Conduit maçonné isolé : R ≥ 0,38 K/W.m², de coté 250

Figure B.12 Appareil B 11 standard — Raccordement type II, L = 1 m — Conduit maçonné tubé : Req ≥ 0,18 K/W.m², de diamètre 125 ou 139

Figure B.13 Appareil B 11 standard — Raccordement type II, L = 1 m — Conduit maçonné tubé : Req ≥ 0,18 K/W.m², de diamètre 153, 167 ou 180

Figure B.14 Appareil B 11 basse température — Raccordement type II, L = 1 m — Conduit métallique non isolé de diamètre 125 ou 139

Figure B.15 Appareil B 11 basse température — Raccordement type II, L = 1 m — Conduit métallique non isolé de diamètre 153, 167 ou 180

Figure B.16 Appareil B 11 basse température — Raccordement type II, L = 1 m — Conduit métallique isolé : R = 0,4 K/W.m², de diamètre 125 ou 139

Figure B.17 Appareil B 11 basse température — Raccordement type II, L = 1 m — Conduit métallique isolé : R ≥ 0,4 K/W.m², de diamètre 153, 167 ou 180

Figure B.18 Appareil B 11 basse température — Raccordement type II, L = 1 m — Conduit maçonné non isolé : R ≥ 0,10 K/W.m², de coté 160 ou 200

Figure B.19 Appareil B 11 basse température — Raccordement type II, L = 1 m — Conduit maçonné non isolé : R ≥ 0,10 K/W.m², de coté 250

Figure B.20 Appareil B 11 basse température — Raccordement type II, L = 1 m — Conduit maçonné isolé : R ≥ 0,38 K/W.m², de coté 160 ou 200

Figure B.21 Appareil B 11 basse température — Raccordement type II, L = 1 m — Conduit maçonné isolé : R ≥ 0,38 K/W.m², de coté 250

Figure B.22 Appareil B 11 basse température — Raccordement type II, L = 1 m — Conduit maçonné tubé : Req ≥ 0,24 K/W.m², de diamètre 125 ou 139

Figure B.23 Appareil B 11 basse température — Raccordement type II, L = 1 m — Conduit maçonné tubé : Req ≥ 0,24 K/W.m², de diamètre 153, 167 ou 180

B.4.2 Appareils de type B11 pour une hauteur de conduit de fumée comprise entre 10 et 30 m

Tableau B.4 Conditions d'emploi des Figures B.24 à B.42

Figure B.24 Appareil B 11 standard — Raccordement type IV, L = 3 m — Conduit métallique non isolé de diamètre 139

Figure B.25 Appareil B 11 standard — Raccordement type IV, L = 3 m — Conduit métallique non isolé de diamètre 153, 167 ou 180

Figure B.26 Appareil B 11 standard — Raccordement type IV, L = 3 m — Conduit métallique isolé : R ≥ 0,4 K/W.m², de diamètre 125 ou 139

Figure B.27 Appareil B 11 standard — Raccordement type IV, L = 3 m — Conduit métallique isolé : R ≥ 0,4 K/W.m², de diamètre 153, 167 ou 180

Figure B.28 Appareil B 11 standard — Raccordement type IV, L = 3 m — Conduit maçonné non isolé : R ≥ 0,10 K/W.m², de coté 160 ou 200

Figure B.29 Appareil B 11 standard — Raccordement type IV, L = 3 m — Conduit maçonné non isolé : R ≥ 0,10 K/W.m², de coté 250

Figure B.30 Appareil B 11 standard — Raccordement type IV, L = 3 m — Conduit maçonné isolé : R ≥ 0,38 K/W.m², de coté 160 ou 200

Figure B.31 Appareil B 11 standard — Raccordement type IV, L = 3 m — Conduit maçonné isolé : R ≥ 0,38 K/W.m², de coté 250

Figure B.32 Appareil B 11 standard — Raccordement type IV, L = 3 m — Conduit maçonné tubé : Req ≥ 0,18 K/W.m², de diamètre 125 ou 139

Figure B.33 Appareil B 11 standard — Raccordement type IV, L = 3 m — Conduit maçonné tubé : Req ≥ 0,18 K/W.m², de diamètre 153, 167 ou 180

Figure B.34 Appareil B 11 basse température — Raccordement type IV, L = 3 m — Conduit métallique non isolé de diamètre 167 ou 180

Figure B.35 Appareil B 11 basse température - Raccordement type IV, L = 3 m — Conduit métallique isolé : R ≥ 0,4 K/W.m², de diamètre 125 ou 139

Figure B.36 Appareil B 11 basse température - Raccordement type IV, L = 3 m — Conduit métallique isolé : R ≥ 0,4 K/W.m², de diamètre 153, 167 ou 180

Figure B.37 Appareil B 11 basse température - Raccordement type IV, L = 3 m — Conduit maçonné non isolé : R ≥ 0,10 K/W.m², de coté 160 ou 200

Figure B.38 Appareil B 11 basse température - Raccordement type IV, L = 3 m — Conduit maçonné non isolé : R ≥ 0,10 K/W.m², de coté 250

Figure B.39 Appareil B 11 basse température - Raccordement type IV, L = 3 m — Conduit maçonné isolé : R ≥ 0,38 K/W.m², de coté 160 ou 200

Figure B.40 Appareil B 11 basse température - Raccordement type IV, L = 3 m — Conduit maçonné isolé : R ≥ 0,38 K/W.m², de coté 250

Figure B.41 Appareil B 11 basse température - Raccordement type IV, L = 3 m — Conduit maçonné tubé : Req ≥ 0,24 K/W.m², de diamètre 125 ou 139

Figure B.42 Appareil B 11 basse température - Raccordement type IV, L = 3 m — Conduit maçonné tubé : Req ≥ 0,24 K/W.m², de diamètre 153, 167 ou 180

B.4.3 Appareils de type B22 ou B23 pour une hauteur de conduit de fumée inférieure à 30 m

Tableau B.5 Conditions d'emploi des Figures B.43 à B.60

Figure B.43 Appareil B 22 B23 basse température - Raccordement type IV, L = 3 m — Conduit métallique non isolé de diamètre 125 ou 139

Figure B.44 Appareil B 22 B23 basse température - Raccordement type IV, L = 3 m — Conduit métallique non isolé de diamètre 153, 167 ou 180

Figure B.45 Appareil B 22 B23 basse température - Raccordement type IV, L = 3 m — Conduit métallique isolé : R ≥ 0,4 K/W.m², de diamètre 125 ou 139

Figure B.46 Appareil B 22 B23 basse température - Raccordement type IV, L = 3 m — Conduit métallique isolé : R ≥ 0,4 K/W.m², de diamètre 153, 167 ou 180

Figure B.47 Appareil B 22 B23 basse température - Raccordement type IV, L = 3 m — Conduit maçonné non isolé : R ≥ 0,1 K/W.m², de coté 160 ou 200

Figure B.48 Appareil B 22 B23 basse température - Raccordement type IV, L = 3 m — Conduit maçonné non isolé : R ≥ 0,1 K/W.m², de coté 250

Figure B.49 Appareil B 22 B23 basse température - Raccordement type IV, L = 3 m — Conduit maçonné isolé : R ≥ 0,38 K/W.m², de coté 160 ou 200

Figure B.50 Appareil B 22 B23 basse température - Raccordement type IV, L = 3 m — Conduit maçonné isolé : R ≥ 0,38 K/W.m², de coté 250

Figure B.51 Appareil B 22 B23 basse température - Raccordement type IV, L = 3 m — Conduit maçonné tubé : Req ≥ 0,24 K/W.m², de diamètre 125 ou 139

Figure B.52 Appareil B 22 B23 basse température - Raccordement type IV, L = 3 m — Conduit maçonné tubé : Req ≥ 0,24 K/W.m², de diamètre 153, 167 ou 180

Figure B.53 Appareil B 22 B23 condensation — Raccordement type IV, L = 3 m — Conduit métallique isolé : R ≥ 0,4 K/W.m², de diamètre 125 ou 139

Figure B.54 Appareil B 22 B23 condensation — Raccordement type IV, L = 3 m — Conduit métallique isolé : R ≥ 0,4 K/W.m², de diamètre 153, 167 ou 180

Figure B.55 Appareil B 22 B23 condensation — Raccordement type IV, L = 3 m — Conduit maçonné non isolé : R ≥ 0,1 K/W.m², de coté 160 ou 200

Figure B.56 Appareil B 22 B23 condensation — Raccordement type IV, L = 3 m — Conduit maçonné non isolé : R ≥ 0,1 K/W.m², de coté 250

Figure B.57 Appareil B 22 B23 condensation — Raccordement type IV, L = 3 m — Conduit maçonné isolé : R ≥ 0,38 K/W.m², de coté 160 ou 200

Figure B.58 Appareil B 22 B23 condensation — Raccordement type IV, L = 3 m — Conduit maçonné isolé : R ≥ 0,38 K/W.m², de coté 250

Figure B.59 Appareil B 22 B23 condensation — Raccordement type IV, L = 3 m — Conduit maçonné tubé : Req ≥ 0,24 K/W.m², de diamètre 125 ou 139

Figure B.60 Appareil B 22 B23 condensation — Raccordement type IV, L = 3 m — Conduit maçonné tubé : Req ≥ 0,24 K/W.m², de diamètre 153, 167 ou 180

B.5 Cas des conduits de fumée individuels à tirage naturel raccordés à deux appareils

Le dimensionnement des conduits de fumée a tirage naturel pour le raccordement de deux appareils doit être réalisé conformément à la norme NF EN 13384-2.

En l'absence d'abaques ou de tableaux, se reporter à titre d'information aux annexes B.5.1, B.5.2 et B.5.3.

B.5.1 Conditions de raccordement de 2 appareils sur un même conduit de fumée individuel à tirage naturel

Le dimensionnement selon les dispositions suivantes ne garantit pas la conformité à la norme NF EN 13384-2. Ce paragraphe reprend certaines dispositions des anciennes recommandations de l'ATG B. 84.

Les deux appareils sont situés dans un même local ou dans 2 locaux différents, mais communicant entre eux par une ouverture permanente de 0,40 m au moins.

Le raccordement des 2 appareils au conduit de fumée peut se faire de 2 façons :

par des conduits de raccordements distincts (voir Tableau B.6). Il faut toujours respecter une distance verticale d'au moins 0,25 m entre l'axe des 2 orifices de raccordement voisins,

IMPORTANT
Les diamètres de chacun des raccordements particuliers doivent être identiques et égaux à celui indiqué à l'un des tableaux selon le type de raccordement, pour l'appareil le plus puissant considéré seul.
par un tronçon commun (voir Tableau B.6) dont la qualité du matériau est adaptée à chacun des deux appareils. Dans ce cas le diamètre du tronçon commun (D) doit être au moins égal au diamètre du conduit de raccordement de l'appareil le plus puissant (D1) déterminé par les Tableaux B.7 ou B.8, multiplié par la racine carrée du rapport de la somme des puissances utiles maximales des 2 appareils (Pu1 + Pu2) sur la puissance utile maximale de l'appareil le plus puissant (Pu1) (le diamètre du conduit de raccordement est supérieur ou égal au diamètre de la buse de l'appareil).

On peut utiliser une autre formule avec les sections :

S_c=S1 x (P1 +P2)/P1

avec :

Sc : section du tronçon commun ;
S1 : section de la buse de l'appareil le plus puissant ;
P1 : puissance de l'appareil le plus puissant ;
P2 : puissance de l'appareil le moins puissant.

Exemple

On veut raccorder sur un même départ individuel de hauteur d'étage, d'un conduit de type « shunt » spécifique gaz, un appareil de production d'eau chaude de 20 kW de puissance utile maximale, dont le diamètre du conduit de raccordement est de 125 mm et un appareil de chauffage de 7,8 kW de puissance utile maximale dont le diamètre du conduit de raccordement devra être de 125 mm (identique à l'appareil de 20 kW) ; le raccordement se fera obligatoirement par un tronçon commun dont le diamètre sera la valeur normalisée égale ou directement supérieure à :

125 mm × √[(20 + 7,8)/20] = 147 mm

Tableau B.6 Type de conduit de raccordement — Cas de deux appareils raccordés à un conduit de fumée individuel

B.5.2 Raccordement de deux appareils de type B11, chaudières de rendement standard

On utilise le Tableau B.7 pour déterminer la puissance utile maximale des deux appareils raccordables suivant l'une des deux méthodes

Exemple :

Pour un conduit de fumée de diamètre 180 mm et de hauteur 8 m, le Tableau B.7 donne une puissance de 13 kW (P) avec un raccordement de type A et un diamètre de conduit de raccordement de 125 mm.

1^ère méthode :

En considérant que la valeur indiquée dans le tableau correspond à la puissance utile maximale de l'appareil le plus puissant, le deuxième appareil à une puissance utile maximale inférieure ou égale à 13 kW.
2^ème méthode

En raisonnant en somme de puissances utiles maximales raccordables, la valeur (P) relevée dans le tableau peut être majorée de 40 %.

Le second appareil a une puissance utile maximale (P2) inférieure ou égale à 2P - P1. Dans le cas considéré on considère que la valeur de P1 retenue est la valeur maximale de 18,2 kW.

Tableau B.7 Détermination de la puissance utile maximale de deux appareils de type B11 standard raccordés à un conduit de fumée

B.5.3 Raccordement de deux appareils de type B22 ou B23, chaudières de rendement basse température ou condensation

On utilise le Tableau B.8 pour déterminer la puissance utile maximale des deux appareils raccordables suivant l'une des deux méthodes

Exemple :

Pour un conduit de fumée de diamètre 180 mm et de hauteur 8 m, le tableau donne une puissance de 10 kW (P) avec un raccordement de type A et un diamètre de conduit de raccordement de 125 mm.

1^ère méthode :

En considérant que la valeur indiquée dans le tableau correspond à la puissance utile maximale de l'appareil le plus puissant, la puissance utile maximale du deuxième appareil doit être inférieure ou égale à 10 kW.
2^ème méthode

En raisonnant en somme de puissances utiles maximales raccordables, la valeur (P) relevée dans le tableau peut être majorée de 40 %.

Le second appareil a une puissance utile maximale (P2) inférieure ou égale à 2P - P1. Dans le cas considéré on considère que la valeur de P1 retenue est la valeur maximale de 14 kW.

Tableau B.8 Détermination de la puissance utile maximale de deux appareils de type B22 ou B23 basse température ou condensation raccordés à un conduit de fumée

B.6 Cas des conduits de fumée collectifs existants à départ individuel de hauteur d'étage fonctionnant en tirage naturel

La vérification du dimensionnement des conduits de fumée collectifs existants à départ individuel de hauteur d'étage fonctionnant en tirage naturel doit être réalisée conformément à la norme NF EN 13384-2.

Seul est autorisé pour des conduits collectifs existants à départ individuel de hauteur d'étage le raccordement d'appareils de type « standard » au sens de la Directive Rendement des chaudières (CEE/92/42).

Le raccordement d'appareils de type « basse température » ou « à condensation » (au sens de la Directive Rendement des chaudières (CEE/92/42), ne peut se faire que sur des conduits collectifs à départs individuels de hauteur d'étage réhabilités suivant un procédé titulaire d'un avis technique autorisant cet emploi (1*).

(1*) ou son équivalent dans les conditions de l'avant-propos communs.

Le raccordement d'appareil domestique du type hotte ou sèche-linge est interdit sur ce type de conduit.

B.6.1 Raccordement d'un appareil de type B11 sur un conduit collectif de type shunt

En l'absence d'abaques ou de tableaux, se reporter à titre d'information aux paragraphes B.6.1.1 et B.6.1.2.

B.6.1.1 Conduit reconnu apte à être utilisé en l'état.

Le dimensionnement des conduits collectifs de type shunt doit être conforme aux dispositions de l'arrêté du 22 octobre 1969.

La section du conduit collecteur principal doit être au moins égale à 400 cm² et on ne peut y raccorder que 5 appareils à gaz de débit calorifique nominal inférieur à 27,8 kW dans le cas d'un appareil à fonctionnement continu (appareil de chauffage et appareil mixte) ou de 34,8 kW dans le cas d'un appareil à fonctionnement discontinu (appareil de production d'eau chaude sanitaire).

La section du départ individuel de hauteur d'étage doit être au moins égale à 250 cm².

Les appareils raccordables sont de type B11BS et doivent être de classe standard au sens de la Directive Rendement des chaudières. La longueur en projection horizontale du conduit de raccordement sera inférieure ou égale à 2 m, avec un maximum de 2 coudes à 90°.

NOTE

Il est recommandé l'utilisation d'un composant terminal à propriétés aérauliques normalisées ou à défaut tel que décrit dans la norme NF DTU 24.1 pour coiffer le débouché du conduit.

B.6.2.1.2 Conduit chemisé

Lorsque le conduit collectif de type shunt a été chemisé, la section intérieure de celui-ci ne correspond plus aux dimensions exigées par l'arrêté du 22 octobre 1969 « conduits de fumée ».

Les Tableaux B.9 et B.10, indiquent la puissance utile maximale en kW raccordable par étage, pour les appareils gaz de type B11BS à fonctionnement continu (appareil de chauffage et appareil mixte), pour respectivement 4 et 5 appareils raccordés sur le collecteur principal. Dans le cas d'appareils gaz à fonctionnement discontinu (appareil de production d'eau chaude sanitaire), ces puissances peuvent être majorées de 25 %.

Ces tableaux de dimensionnement ne sont valables que dans la mesure où toutes les conditions suivantes sont remplies :

le conduit est intérieur au bâtiment,
le débouché est coiffé d'un dispositif antirefouleur (norme NF DTU 24-1 partie 1) ou faisant l'objet d'un Document Technique d'Application ou d'un Avis Technique (délivré en application de l'arrêté du 2 décembre 1969) visant favorablement cet emploi (2*),

(2*) ou son équivalent dans les conditions de l'avant-propos communs.
le diamètre du conduit de raccordement est égal au diamètre de la buse des appareils raccordés,
la longueur, en projection horizontale, du conduit de raccordement est inférieure ou égale à 1 m, avec au maximum 1 coude à 90°,
le dimensionnement est destiné aux appareils de type B11BS de classe standard au sens de la Directive Rendement des chaudières,
les entrées d'air répondent aux préconisations de la norme NF DTU 61.1.

Tableau B.9 Pour 4 appareils raccordés sur le collecteur

Tableau B.10 Pour 5 appareils raccordés sur le collecteur

B.6.2 Raccordement d'un appareil de type B11 sur un conduit collectif mixte gaz ventilation de type shunt

En l'absence d'abaques ou de tableaux, se reporter aux dispositions ci-après.

Le dimensionnement selon les dispositions suivantes ne garantit pas conformité à la norme NF EN 13384-2. Ce paragraphe reprend certaines dispositions des anciennes recommandations de l'ATG B. 84.

La Figure B.61 fournit, pour des appareils gaz de type B11BS à fonctionnement continu (appareil de chauffage et appareil mixte), et pour une puissance utile maximale limitée à 25 kW, la section minimale du conduit collecteur assurant l'évacuation des produits de combustion des appareils gaz raccordés en fonction de la hauteur du bâtiment. Dans le cas d'appareils à fonctionnement discontinu (appareils de production d'eau chaude sanitaire), ces puissances peuvent être majorées de 25 %.

Le dimensionnement du départ individuel de hauteur d'étage est calculé en fonction de celui du conduit collecteur selon la relation :

Il est recommandé l'utilisation d'un composant terminal à propriétés aérauliques normalisées ou à défaut tel que décrit dans la norme NF DTU 24.1 pour coiffer le débouché du conduit.

Figure B.61 Nombre d'appareils raccordés sur un collecteur

NOTE

Bien qu'il ne soit fait aucune restriction quant au nombre de niveaux desservis et au nombre de foyers raccordés, dans la pratique on se limite à 8 foyers.

B.7 Cas des conduits de fumée collectifs existants sans départ individuel de hauteur d'étage fonctionnant en tirage naturel (de type alsace)

La vérification du dimensionnement des conduits de fumée collectifs existants sans départ individuel de hauteur d'étage doit être réalisée conformément à la norme NF EN 13384-2.

Le dimensionnement selon les dispositions suivantes ne garantit la pas conformité à la norme NF EN 13384-2.

Seul est autorisé pour des conduits collectifs existants sans départ individuel de hauteur d'étage le raccordement d'appareils de type « standard » au sens de la Directive Rendement des chaudières (CEE/92/42).

Le raccordement d'appareils de type « basse température » ou « à condensation » (au sens de la Directive Rendement des chaudières (CEE/92/42), ne peut se faire que sur des conduits collectifs sans départ individuel de hauteur d'étage réhabilités suivant un procédé titulaire d'un avis technique autorisant cet emploi (3*).

(3*) ou son équivalent dans les conditions de l'avant-propos communs.

Le raccordement d'appareil domestique du type hotte ou sèche-linge est interdit sur ce type de conduit.

Le conduit doit présenter une hauteur d'au moins 4,00 mètres au-dessus du raccordement du plus haut niveau.

La puissance utile maximale autorisée, à chaque niveau, sur un même conduit, est déterminée par le Tableau B.11 selon :

la section du conduit existant,
le nombre de niveaux desservis, quelle que soit la nature du combustible employé dans les appareils raccordés à ces niveaux,
la hauteur disponible au-dessus du dernier raccordement d'un appareil quelconque à ce conduit.

Tableau B.11 Puissance maximale par appareil (en kW)

AVERTISSEMENT

Ce tableau n'est pas directement applicable si la puissance des appareils déjà raccordés à d'autres niveaux au moment de l'installation dépasse les valeurs indiquées. On devra, dans ce cas, vérifier que le total des puissances des différents appareils raccordés n'excède pas la puissance totale autorisée (puissance par niveau multipliée par le nombre d'appareils)

B.8 Cas des alvéoles techniques gaz

La vérification du dimensionnement des conduits d'évacuation des gaz de combustion d'une alvéole technique doit être réalisée conformément à la norme NF EN 13384-2.

En l'absence d'abaques ou de tableaux, se reporter aux dispositions ci-après.

Le dimensionnement selon les dispositions suivantes ne garantit pas la conformité à la norme NF EN 13384-2.

Seul est autorisé pour des alvéoles techniques gaz, le raccordement d'appareils à gaz de type standard au sens de la Directive Rendement des chaudières (CEE/92/42).

Section du conduit

Les tableaux B.13 à B.15 concernant l'évacuation des produits de combustion par tirage naturel permettent de déterminer la section du conduit collectif et les diamètres de raccordement en fonction des paramètres suivants :

nombre d'appareils par alvéole raccordés à un même conduit,
type de raccordement,
hauteur du conduit disponible au dessus du dernier raccordement,
nombre de niveaux équipés,
puissance des générateurs.

Détermination du tableau à utiliser (Tableau B.12)

H — « hauteur disponible » (voir Figure B.62) : il s'agit de la hauteur comprise entre le débouché du conduit collecteur (aspirateur statique exclu) et l'endroit où pourrait être effectué le raccordement de l'appareil du dernier niveau.

Tableau B.12 Détermination du tableau à utiliser

Figure B.62 Alvéole technique gaz

La détermination des caractéristiques de l'installation suit le même processus, qui est le suivant :

Notations utilisées dans les tableaux

Φ (mm) Diamètre du conduit collecteur
H Hauteur disponible
P Puissance maximale utile des appareils à gaz
n Nombre de niveaux d'alvéoles (que les appareils soient raccordés ou non au conduit collecteur)
di Diamètre des conduits de raccordement des appareils
dn Diamètre du conduit de raccordement d'un appareil au conduit collecteur du niveau n
dn - 1 Diamètre du conduit de raccordement d'un appareil au conduit collecteur du niveau n - 1

Les trois tableaux permettent de dimensionner les conduits de fumée des alvéoles techniques pour sept configurations différentes :

un appareil par niveau, dernier niveau raccordé (Tableau B.13),
un appareil par niveau, dernier niveau non raccordé (Tableau B.13),
deux appareils par niveau, dernier niveau raccordé ou non raccordé raccordements simples, piquages opposés, (Tableau B.14),
deux appareils par niveau, dernier niveau non raccordé ; raccordements simples, piquages opposés, (Tableau B.14),
deux appareils par niveau, dernier niveau non raccordé ; appareils superposés, (Tableau B.14),
deux appareils par niveau, un appareil raccordé au dernier niveau ; raccordements doubles, (Tableau B.15),
deux appareils par niveau, dernier niveau non raccordé ; raccordements doubles, (Tableau B.15),

Exemple :

2 appareils par niveau H ≥ 3 m

dernier niveau raccordé — raccordements simples — piquages opposés — 5 niveaux équipés

18,6 < P ≤ 23,2 kW —Tableau B.14 gauche - Φc = 315 mm

Tableau B.13 1 appareil par niveau

Tableau B.14 2 appareils par niveau — raccordement simple

Tableau B.15 2 appareils par niveau — raccordement double
