4  Éléments à fournir pour l'approvisionnement

4.1  Généralités

Les éléments d'information suivants doivent être fournis par l'entreprise au fournisseur de prédalles :

• le planning de livraison ;

• le mode de chargement compatible avec la cinématique de pose, le cas échéant ;

• les moyens de levage (capacité, inserts de manutention le cas échéant) ;

• les conditions d'accessibilité au chantier ;

• les possibilités de stockage sur chantier.

4.2  Dispositifs de manutention

4.2.1  Généralités

Quel que soit le dispositif de manutention utilisé, l'angle d'élingage doit être inférieur ou égal à 60°.

Les conditions de levage et notamment les angles d'élingage sont indiqués sur les plans de préconisation de pose du fournisseur de prédalles.

Lorsque la manutention se fait par crochet de levage, ceux-ci doivent être choisis en tenant compte des dimensions des boucles de levage afin de :

• permettre une application de la charge sur le siège du crochet ;

• assurer une surface suffisante de contact entre la boucle et le crochet ;

• assurer la fermeture du linguet de sécurité ;

• éviter tout phénomène de « pied de biche » qui pourrait entrainer une déformation voire un arrachement de la boucle de levage.

Les boucles de levage doivent respecter les prescriptions du 7.4.1 de la NF P19-206.

Lorsque la prédalle est levée en six points ou plus, un système d'élingues auto-équilibrant ou un palonnier de manutention avec équilibrage des efforts dans les élingues est nécessaire (Figure 1).

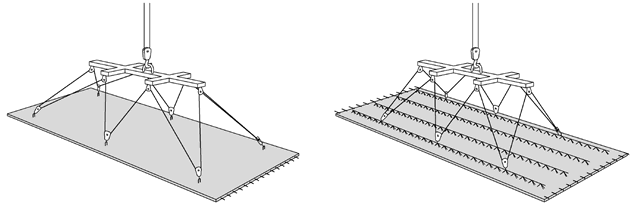

Figure 1  Exemples de dispositif de manutention en six points (auto-équilibrant)

4.2.2  Autres dispositifs de manutention

D'autres dispositifs de manutention peuvent être admis s'ils présentent les garanties nécessaires en matière de sécurité et d'intégrité des prédalles.

NOTE

Les dispositifs de manutention intégrés au produit relevant d'un Avis Technique, ou d'un Document Technique d'Application (DTA), ou d'une Évaluation Technique Européenne (ÉTE) peuvent être utilisés.
