Annexe A (informative)  Exemple de calcul

Immeuble 3 étages, 1 sous-sol

12 appartements (4 par étage, 6 sur chaque colonne de chute)

Appartement type

• 2 toilettes (7,5 l)

• 3 lavabos

• 1 baignoire

• 1 douche

• 1 évier

• 1 lave-vaisselle

Buanderie

• 2 lave-linge (6 kg)

• 2 bacs à laver

Calcul de la colonne de chute EU

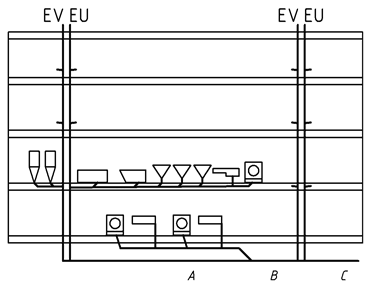

Figure A.1  Appartement type

Tableau A.1  Unité de raccordement d'un appartement

6 appartements :

• soit un diamètre intérieur de 93 (DN 100) avec un embranchement > 45°

• soit un diamètre intérieur de 83 (DN 90) avec un embranchement ≤ 45°

Calcul de la colonne de chute EV :

Tableau A.2  Unité de raccordement d'un appartement

6 appartements :

• soit un diamètre intérieur de 93 avec un embranchement > 45°

• soit un diamètre intérieur de 83 avec un embranchement ≤ 45°

Dans les 2 cas on retiendra un DN 100 (selon les dispositions du 5.4).

Calcul des collecteurs :

Buanderie

Collecteur unitaire avec un taux de remplissage de 70 %

Collecteur A : débit soit DN 100 avec une pente de 1,5 cm/m

Collecteur B : débit soit DN 100 avec une pente de 1,5 cm/m

Collecteur C : débit soit DN 125 avec une pente de 1,5 cm/m

Si la pente est de 3 cm/m, les collecteurs A, B et C sont en DN 100.
