Annexe C (normative)  Escaliers et garde-corps extérieurs — Règles de conception complémentaires

C.1  Choix de la classe d'emploi — Escaliers extérieurs et garde-corps de conception drainante

Lorsque l'escalier ou le garde-corps est en extérieur non abrité, et que sa conception est drainante la classe d'emploi de l'ouvrage est alors 3b et l'essence de bois choisie selon le FD P 20-651. Dans le cas des DOM, la classe d'emploi est 4.

Lorsque l'escalier ou le garde-corps est en extérieur abrité, et que sa conception est drainante la classe d'emploi de l'ouvrage est alors 3a et l'essence de bois choisie selon le FD P 20-651. Dans le cas des DOM, la classe d'emploi est 3.2 selon EN 335.

C'est au maitre d'ouvrage d'apprécier les conditions climatiques d'humidification les plus adaptées pour la détermination de la classe d'emploi. Il doit préciser dans les DPM ces conditions climatiques.

C.2  Exemples de conception drainante

Le bois étant sujet à retraits et gonflements entre les périodes sèches (été ou saison sèche) et les périodes humides (hiver ou saison humide il convient de respecter les préconisations suivantes pour éviter des rétentions d'eau.

— Pour poteaux :

La tête du poteau ne présente pas de surface horizontale ou concave.

L'ancrage en pied est décollé du support.

Les ferrures ne constituent pas une rétention d'eau

Figure C.1  Exemple de pied de poteaux avec fixations par sabot

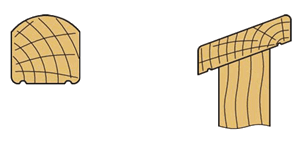

— Pour lisses basses et main courante :

Elles ne présentent pas de face supérieure plate favorable à la stagnation de l'eau.

Une forme bombée supérieure avec cassures d'angles bas et rainures de gouttes d'eau en sous face est privilégiée.

Figure C.2  Exemple de face supérieure de main courante

— Pour l'interface poteaux/lisses :

Le bois de bout des lisses est décollé du poteau afin d'assurer son assèchement régulier et éviter toute rétention d'eau. Les assemblages tenons/mortaises en extérieur sont des sources de pathologies fongiques et doivent être évités ou satisfaire à une conception drainante.

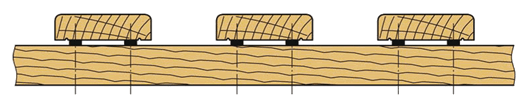

— Pour l'interface balustres/lisses :

Les balustres peuvent être décollés des lisses par interposition de rondelles néoprènes par exemple (5 mm minimum).

Figure C.3  Coupe horizontale des liaisons balustres et lisses
