5 Valeurs des tolérances

Le respect de la tolérance d'ensemble n'empêche pas que l'écart ponctuel puisse présenter des variations brutales entre des points plus ou moins rapprochés. Ces variations qui traduisent la présence de bosses, de creux ou de ressauts qui peuvent être gênantes pour la mise en oeuvre de la façade et son aspect. Il est donc nécessaire de respecter conjointement la tolérance d'ensemble et la tolérance de bosses, de creux et de ressauts.

5.1 Valeur de la tolérance d'ensemble : Δ_e

La tolérance d'ensemble désignée par Δ_e s'applique en plus ou en moins. Elle est unique pour l'ensemble de la façade concernée.

La valeur de Δ_e est donnée par la courbe n° 1 pour les deux classes A et B.

Δ_e est déterminée pour la façade considérée en fonction de D, telle que définie ci-après :

• D plus grande valeur entre H et L/2 ;

• H hauteur développée de la partie de façade destinée à recevoir la façade légère. Pour une façade non plane et/ou non verticale, cette valeur est la hauteur développée maximale qui peut être mesurée sur un même plan vertical ;

• L/2 demi-longueur développée de la partie de la façade destinée à recevoir la façade légère. Pour une façade non plane et/ou non verticale, cette valeur est la demi-longueur maximale qui peut être mesurée sur un même plan horizontal.

Un exemple illustrant la détermination de H, L/2 et D est donné en annexe A.

La classe A s'applique aux parties de gros oeuvre destinées à recevoir des façades rideaux aux sens de la norme NF P 28-001.

La classe B s'applique aux parties de gros oeuvre destinées à recevoir des façades semi-rideaux ou panneaux au sens de la norme NF P 28-001.

NOTE

La classe B correspond à une nécessité de concordance entre les ouvertures du gros oeuvre et celles de la façade légère.

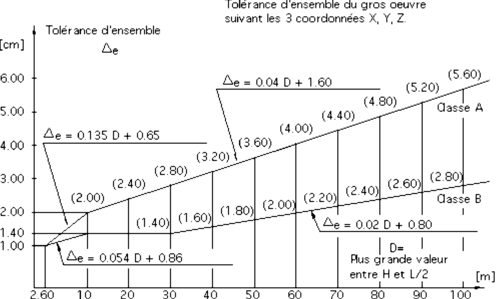

Figure 2 Courbe n° 1 : Tolérance d'ensemble du gros oeuvre

5.2 Valeur de la tolérance de bosses, de creux et de ressauts : Δ_p

La valeur absolue de la différence algébrique des écarts ponctuels entre deux points ne doit pas dépasser la valeur donnée par la courbe n° 2 pour les deux classes A et B.

Cette tolérance Δ_p entre deux points est fonction de la distance développée p entre ces deux points, telle que définie ci-après :

p distance développée entre deux points. Elle correspond à la plus courte mesure entre ces deux points, sur le développé de la façade.

NOTE

Dans ce qui précède, une dimension développée :

• prend en compte tout changement de direction de la façade concernée quel que soit son angle ;

• fait abstraction des éventuels joints de dilatation ;

• fait abstraction des reliefs locaux (profils d'ossatures, nez de plancher, modénatures, etc.).

Un exemple illustrant la détermination de p est donné en annexe A.

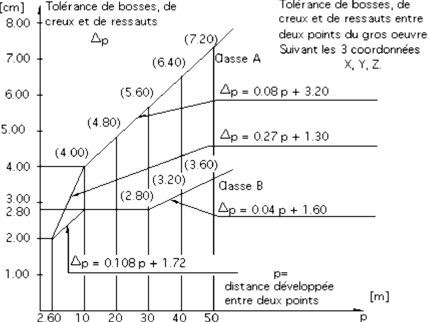

Figure 3 Courbe n° 2 : Tolérance de bosses, de creux et de ressauts entre deux points du gros oeuvre
