Annexe D (normative) Essais de chocs sur complexes collés sur un mur en béton
D.1 Descriptif et dimensions de la maquette
Dimensions de la maquette : hauteur 2,00 m x 3,30 m
Trois complexes sont collés sur mur en béton par l'intermédiaire de plots de mortier adhésif
Avant mise en oeuvre, des plots de mortier adhésif sont répartis sur les complexes à l'aide d'un gabarit en bois assurant la régularité des dimensions des plots et suivant les indications précisées sur la Figure D.1 ci-dessous.
Avant écrasement les dimensions des plots sont les suivantes : diamètre 130 mm et épaisseur 15 mm.
Le traitement des joints est traité avec un système enduit associé à une bande à joints.
La constitution des complexes sera notée (nature et épaisseur de panneau isolant et épaisseur et type de plaque de plâtre).
L'implantation des plots de colle est identique à celle définie dans l'annexe ci-dessus.
D.2 Essais
Les maquettes seront testées après 2 mois de séchage. La température et l'hygrométrie du hall seront relevées.
Les essais suivants sont réalisés :
-
Essai de chocs de corps mous :
sac de 50 kg (M50 selon la norme homologuée NF P 08-301) — énergie de 60 — 120 et 240 Joules.
-
Essai de chocs de corps durs :
Bille d'acier de 500 g – énergie de 2,5 joules* (les essais de billage sont réalisés conformément aux modalités définies dans le Cahier du CSTB n° 695) ;
Bille d'acier de 1 000 g – énergie de 10 joules (facultatif)
Les essais de chocs sont réalisés conformément à la norme homologuée NF P 08-301 – Essais de résistance aux chocs – Corps de chocs – Principe et modalités générales des essais de chocs. (voir Figure D.2)
Les chocs sont appliqués aux points d'impact 1, 2 et 3 (voir Figure D.1) :
en partie courante ;
entre plots ;
sur joint.
La hauteur de chute est définie en fonction de l'énergie à libérer. Les hauteurs de chute correspondant aux énergies visées ci-dessus sont indiquées dans le Tableau D.1.
La hauteur de choc est effectuée à mi-hauteur de la cloison.
 : Ouvrages de doublage et habillage en complexes et sandwiches plaques de parement en plâtre et isolant/NF DTU 25.42 P1-1 (décembre 2012)/image/tab_AETD_1_4.png)
Tableau D.1 Hauteur de chute du corps M50
 : Ouvrages de doublage et habillage en complexes et sandwiches plaques de parement en plâtre et isolant/NF DTU 25.42 P1-1 (décembre 2012)/image/fig_AETD_1_26.png)
Figure D.1 Emplacement des points d'impacts
 : Ouvrages de doublage et habillage en complexes et sandwiches plaques de parement en plâtre et isolant/NF DTU 25.42 P1-1 (décembre 2012)/image/fig_AETD_1_27.png)

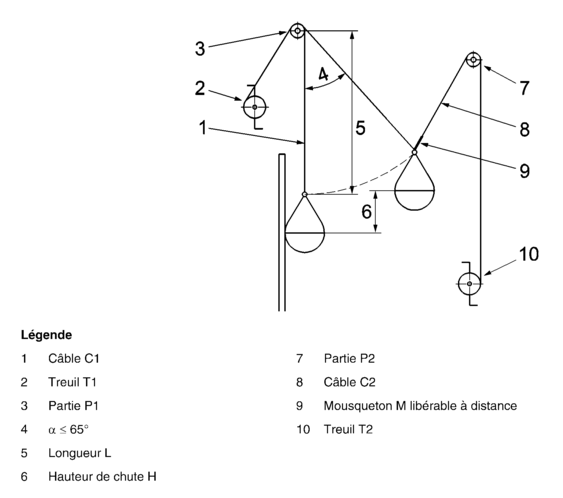

Figure D.2 Exemple de dispositif d'essai de choc M 50
D.3 Exigences requises
 : Ouvrages de doublage et habillage en complexes et sandwiches plaques de parement en plâtre et isolant/NF DTU 25.42 P1-1 (décembre 2012)/image/tab_AETD_1_5.png)
Tableau D.2 Essais de chocs de corps mous
 : Ouvrages de doublage et habillage en complexes et sandwiches plaques de parement en plâtre et isolant/NF DTU 25.42 P1-1 (décembre 2012)/image/tab_AETD_1_6.png)
Tableau D.3 Essais de chocs de corps durs
