5  Exécution des ouvrages

5.1  Couverture à pureau entier

5.1.1  Prescriptions générales

La couverture à pureau entier est une couverture dans laquelle les ardoises sont posées en lignes horizontales, les rangs supérieurs chevauchant les rangs inférieurs, les joints étant alternés (Figure 5).

Figure 5  Couvertures à pureau entier

5.1.1.1  Limitation d'emploi

Les Tableaux 4 et 5 précisent les limites de hauteurs pour lesquelles les dispositions concernant la pose à pureau entier sont applicables, en fonction du mode de fixation de l'ardoise et de la zone de vent par référence à la carte de l'Annexe nationale de l'Eurocode 1 partie 1-4 (NF EN 1991-1-4/NA).

Tableau 4  Limitation de hauteur (m) des bâtiments fermés couverts en ardoises - pose à pureau entier

Tableau 5  Limitation de hauteur pour les bâtiments ouverts couverts en ardoises - pose à pureau entier

L'annexe D précise comment est comptée la hauteur H d'un bâtiment dans le cas de constructions situées sur un terrain présentant des dénivellations importantes.

5.1.1.2  Pente minimale et recouvrement

Les prescriptions applicables sont données :

• au Tableau 6 pour la pose aux clous ;

• au Tableau 7 pour la pose au crochet.

La valeur minimale du recouvrement indiquée dans les Tableaux 6 et 7 est fonction :

• de la pente,

• de la zone et de la situation (cf. Annexe B),

• de la projection horizontale du rampant (Ph),

• du mode de fixation.

Ces valeurs sont valables pour les projections horizontales (Ph) de versants ≤ 16,50 m.

Le recouvrement doit être majoré de 10 mm en zone III situation exposée, par rapport au recouvrement correspondant en situation normale.

Tableau 6  Pose à 2 clous - Recouvrements minimaux en mm en fonction de la zone, de la situation et de la pente

Tableau 7  Pose au crochet - Recouvrements minimaux en mm en fonction de la zone, de la situation et de la pente

5.1.1.3  Choix du format des ardoises

Le choix du format dépend du recouvrement minimal :

• la longueur des ardoises doit être au moins égale à 3 fois la valeur du recouvrement minimal ;

• la largeur des ardoises doit être au moins égale à deux fois la valeur du recouvrement minimal pour la pose à 2 clous ou la pose au crochet.

5.1.1.4  Mode de fixation

Les ardoises sont posées :

• soit au crochet,

• soit avec 2 clous,

En zone 2 site exposé, en zone 3 et en zone 4 de vent (au sens de la carte de l'Annexe nationale de l'Eurocode 1 Partie 1-4), pour les formats supérieurs à 40 x 22 cm, le diamètre minimal du fil des crochets est de 3,0 mm.

Le choix du mode de fixation doit respecter les prescriptions des Tableaux 4 et 5.

5.1.1.5  Dispositions générales relatives aux bandes métalliques (zinc, plomb, cuivre, acier inoxydable)

Les bandes métalliques en zinc, en cuivre et en acier inoxydable à recouvrement sur l'ardoise comportent une pince en dessous et un biseau. Les bandes métalliques recouvertes par l'ardoise comportent une pince au-dessus.

Les bandes métalliques sont posées par longueur de 2 m maximum. Leur longueur est réduite à 1 m dans les cas suivants :

• bande en plomb ;

• bande d'un développé supérieur à 0,40 m.

La valeur de recouvrement entre ardoises et bandes métalliques doit être identique à celui du recouvrement des rangs d'ardoises.

Le recouvrement latéral entre bandes métalliques consécutives est de 10 cm minimum.

5.1.2  Egouts

5.1.2.1  Egouts en ardoises

Le départ de la couverture s'effectue par un doublis posé sur voligeage. A l'extrémité, le support de l'égout doit être surélevé de l'épaisseur d'une l'ardoise au moyen d'une chanlatte ou à l'aide d'une fourrure en bois.

La longueur du doublis est égale à la somme d'un pureau et d'un recouvrement. Le débordement de l'égout sur le support est au minimum de 50 mm (Figure 6).

Figure 6  Egout en ardoises

5.1.2.2  Egout avec bande métallique

NOTE 1

Cet ouvrage est fréquemment employé pour le raccordement des versants aux gouttières, chéneaux, etc.

Le départ de la couverture en ardoises s'effectue également par un doublis (voir 5.1.2.1).

Deux cas sont possibles :

• Le doublis vient en débordement sur la bande métallique à larmier sur une longueur au moins égale à un recouvrement (Figure 7) ;

• Le doublis vient en saillie de 50 mm minimum sur le support.

Le support est constitué par un voligeage jointif, tant sous le doublis que sous la bande métallique.

La partie basse du support présente une surépaisseur au moins égale à l'épaisseur de l'ardoise (chanlatte ou fourrure).

NOTE 2

Cette surépaisseur peut être obtenue par la pince de bande métallique.

Le développé de la bande métallique est fonction de son profil, du recouvrement et de la partie apparente.

Le recouvrement latéral entre bandes métalliques consécutives est de 10 cm minimum.

Figure 7  Egout avec bande métallique

Dans le cas d'une gouttière dans le plan du versant (gouttière dite nantaise ou havraise par exemple), le doublis vient en recouvrement sur la gouttière ou la bande à larmier qui comporte une pince en tête (Figure 8).

Figure 8  Egout avec bande métallique dans le plan du versant

5.1.3  Rives

La façon de traiter les rives dépend de l'angle α que fait la ligne de rive avec la ligne de niveau du versant. Le dernier rang d'ardoises est toujours fixé par clouage à raison de 2 clous par ardoise, au moins.

5.1.3.1  Rives de tête (0° ≤ α ≤ 10°)

5.1.3.1.1  Rive de tête en ardoises (Figures 9 et 10)

Cet ouvrage ne peut être exécuté qu'en zone 1 situation protégé (cf. Annexe B).

Le dernier rang d'ardoises est complété par un rang de doublage sur un support jointif. Dans le cas de la rive en "lignolet", le rang de doublage et le dernier rang débordent de 50 mm sur le support.

Figure 9  Rive de tête en ardoises

Figure 10  Rive de tête en ardoises

5.1.3.1.2  Rive de tête métallique

Sous le dernier rang d'ardoises, le support est jointif. Le dernier rang d'ardoises est complété par un rang de doublage.

La rive métallique est constituée par une ou plusieurs bandes métalliques façonnées du côté extérieur à la couverture en bande de rive et, du côté de la couverture en ardoises, en bande d'astragale recouvrant le dernier rang d'ardoises de la valeur d'un recouvrement.

La bande de rive comporte une pince ou un ourlet rechassé en partie basse.

Le recouvrement latéral entre bandes métalliques consécutives est de 10 cm minimum.

Figure 11  Exemple de rive de tête métallique à 3 bandes

5.1.3.1.2.1  Rive à une bande métallique

La bande d'astragale et la bande de rive sont en une seule pièce. Elle comporte côté couverture (partie bande d'astragale) une pince droite ou en biseau.

Sa fixation est assurée :

• par clouage au recouvrement

• côté rive par des pattes d'agrafes ou des pattes clouées rabattues sur l'ourlet ou des clips

• côté couverture en ardoises par des crochets ou des pattes d'agrafe métalliques

5.1.3.1.2.2  Rive à 2 bandes métalliques

La bande d'astragale est distincte de la bande de rive et comporte en tête un relevé de 35 mm mini qui est fixé sur une planche de rive. Elle est maintenue par des crochets ou des pattes d'agrafe, côté couverture en ardoises.

La bande de rive à couvre-joint intégré est fixée comme indiquée au 5.1.3.1.2.1. L'utilisation d'une bande de rive à cheval est limitée aux ouvrages de petite dimension (2 m maxi) et dans des sites protégés.

5.1.3.1.2.3  Rive à 3 bandes métalliques

1. 1^ère solution : La bande d'astragale est distincte de la bande de rive et comporte en tête un relevé de 35 mm mini qui est fixé sur un tasseau placé en tête de la couverture. Elle est maintenue par des crochets ou des pattes d'agrafe, côté couverture en ardoises. La bande de rive est fixée en tête sur le tasseau en partie inférieure ; sa fixation est identique au 5.1.3.1.2.1. L'étanchéité est assurée par un couvre-joint métallique.

2. 2^ème solution : La bande d'astragale peut être remplacée par une bande de filet en plomb clouée sur le tasseau de tête avec interposition d'une bandelette de clouage de 10 mm de large (bande de clouage) ou de pièces carrées de 20 x 20 mm (mouches) et maintenue par des crochets côté couverture en ardoises. L'étanchéité est assurée par un couvre-joint métallique.

5.1.3.1.2.4  Rive à 4 bandes métalliques

La garniture métallique comprend une bande de rive, une bande d'astragale et un couvre-joint. Sous la bande d'astragale, est disposé une bande de filet en plomb recouvrant les ardoises d'un pureau. La fixation de la bande d'astragale sur la bande de filet s'opère par pattes en cuivre étamées soudées. La bande de filet est fixée sur le support comme indiqué au 5.1.3.1.2.3 b) 2^ème solution. L'étanchéité est assurée par un couvre-joint métallique.

NOTE

On peut se référer au NF-DTU 40.41 concernant la fixation des bandes de rives métalliques.

5.1.3.2  Rive biaise que l'eau fuit (10° < α ≤ 35°)

5.1.3.2.1  Rive en ardoises (figure 12)

Cet ouvrage ne peut être exécuté qu'en zone 1 situation protégé (cf. Annexe B).

Les ardoises sont posées normalement et sont taillées en tranchis. Elles sont protégées par un rang de doublage qui déborde du mur ou du chevron de rive de 50 mm.

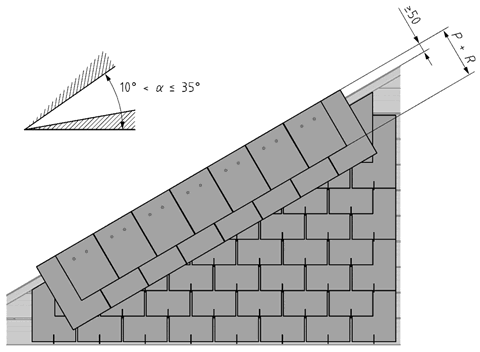

Figure 12  Exemple de rive en ardoises que l'eau fuit

5.1.3.2.2  Rive métallique (Figure 13)

Une bande métallique clouée sur un tasseau est posée en recouvrement sur les ardoises d'extrémité, la largeur du recouvrement doit être au moins égale au recouvrement des ardoises.

Le recouvrement entre bandes métalliques est de 10 cm minimum.

L'ouvrage peut être réalisé à 2 bandes métalliques (voir 5.1.3.1.2.2) ou à 3 bandes métalliques (voir 5.1.3.1.2.3).

Figure 13  Rive métallique

5.1.3.3  Rive biaise que l'eau fuit (35° < α < 90°)

5.1.3.3.1  Rive en ardoises (Figure 14)

Les ardoises d'extrémité de chaque rang (dites « arêtières ») sont suivies d'autres ardoises biaises (dites approche et contre-approche) dont le nombre est fonction de cette inclinaison.

Le Tableau 8 ci-après fixe ces règles.

Tableau 8  Nombre d'ardoises d'approche et contre-approche

Figure 14  Exemple de rive en ardoises

5.1.3.3.2  Rive métallique

Une bande métallique clouée sur un tasseau est posée en recouvrement sur les ardoises d'extrémité. La largeur du recouvrement doit être au moins égale au recouvrement des ardoises.

Le recouvrement entre bandes métalliques est de 10 cm minimum.

L'ouvrage peut être réalisé à 2 bandes métalliques (voir 5.1.3.1.2.2) ou à 3 bandes métalliques (voir 5.1.3.1.2.3).

5.1.3.4  Rive latérale droite (α= 90°)

La rive latérale droite est constituée d'ardoises entières et de demies.

5.1.3.4.1  Rive en ardoises (Figure 15)

Les ardoises sont épaulées en tête et écornées dans le bas, côté rive. Elles débordent le mur ou le chevron de rive de 50 mm maximum.

Toutes les ardoises de rive (entières et demies) sont fixées à 2 clous. Dans les sites exposés (au sens des règles NV65 modifiées), la rive est maintenue, en outre, sur les demi-ardoises par des crochets posés horizontalement en suivant l'épaulement de la demi ardoise.

Figure 15  Rive latérale droite en ardoises

5.1.3.4.2  Rive métallique (Figure 16)

Le rive est constituée par un tasseau en bois de 40 mm de hauteur au minimum, cloué sur le lattis, avec un couvre-joint et une bande de rive, d'une part et, d'autre part, par des ardoises et des noquets métalliques en rang alterné.

La largeur à plat des noquets est égale à celle d'une demi ardoise et le relief est égal à 35 mm. Leur hauteur est celle d'une ardoise.

Les reliefs des noquets sont cloués en tête et en haut du relief sur le tasseau.

Les noquets peuvent être apparents ou non.

Le tasseau de 40 peut être remplacé par une planche de rive fixée sur le chevron de rive et faisant sur le lattis une saillie de 40 mm au minimum.

L'ouvrage peut être réalisé à 2 bandes métalliques (voir 5.1.3.1.2.2) ou à 3 bandes métalliques (voir 5.1.3.1.2.3).

Figure 16  Rive latérale droite métallique

5.1.3.5  Rive biaise que suit l'eau (90° < α ≤ 135°)

5.1.3.5.1  Rive en ardoises (Figure 17)

Les ardoises d'extrémité de chaque rang sont taillées suivant la ligne de rive ; elles sont épaulées en tête et dans le bas côté rive. Elles sont posées en débordement de 50 mm maximum sur la ligne de rive.

Figure 17  Rive biaise en ardoises

5.1.3.5.2  Rive métallique

Cette solution est limitée aux longueurs de rive n'excédant pas 2 m.

L'exécution est semblable à celle de la rive droite métallique, sous réserve que les noquets soient biais et que les ardoises de rive soient taillées biaises suivant la ligne de rive (voir 5.1.3.4.2).

Le tasseau peut être remplacé par une planche de rive dans les mêmes conditions que celles du 5.1.3.4.2.

5.1.3.6  Rive biaise qui reçoit l'eau (135° < α < 180°)

5.1.3.6.1  Rive en ardoises (Figure 18)

Les ardoises d'extrémité de chaque rang doivent être taillées suivant la ligne de rive, posées en débordement de 50 mm sur la ligne de rive.

Elles sont légèrement épaulées en tête. Une latte de redressement parallèle à la rive doit être clouée sur le support.

Si l'ardoise d'extrémité est trop petite ou trop pointue pour être fixée avec 2 clous, elle est remplacée par une ardoise plus large taillée dans les mêmes conditions, la compensation en largeur étant opérée sur la ou les ardoises suivantes.

L'étanchéité est obtenue par les ardoises de tranchis dont la longueur est au moins égale à un recouvrement.

Figure 18  Rive biaise en ardoise

5.1.3.6.2  Rive métallique

Cette partie d'ouvrage est à traiter comme un larmier (voir 5.1.2.2) ou un chêneau (voir NF DTU 40.5).

5.1.4  Faîtages

5.1.4.1  Faîtage en ardoises à lignolet (Figure 19)

Le lignolet est constitué par le débordement de 50 mm des ardoises du versant exposé au vent de pluie dominant sur les ardoises du versant sous le vent.

Figure 19  Faîtage à lignolet

Cet ouvrage ne peut être exécuté qu'en zone I situation protégée.

La partie en tête du versant exposé au vent de pluie est traitée comme une rive de tête en ardoise (voir 5.1.3.1.1).

La partie en tête du versant sous le vent est traitée comme une rive de tête en ardoise, mais sans débordement du rang de doublage, ni du dernier rang ; les ardoises de ces deux rangs viennent buter sous les ardoises du lignolet.

5.1.4.2  Faîtage en terre cuite au mortier

Le dernier rang d'ardoises est complété par un rang de doublage ou rang de rencontre.

Le faîtage en terre cuite est à réaliser conformément aux spécifications du NF DTU 40.21.

Les abouts de faîtières sur pignons sont occultés (par exemple par un calfeutrement au mortier).

Les mortiers employés sont des mortiers bâtards ou des mortiers de chaux ou de ciment à maçonner.

5.1.4.3  Faîtage métallique (figure 20)

Sur chaque versant, le dernier rang d'ardoises est complété par un rang de doublage.

Les faîtages métalliques peuvent être réalisés à l'aide de 1, 3 ou 5 bandes.

5.1.4.3.1  Faîtage à une bande métallique

La bande métallique est façonnée à un pli et deux pinces (simples ou à biseau) ou à un pli et deux ourlets rechassés.

Elle est fixée à l'aide de pattes clouées au recouvrement et rabattues sur l'ourlet ou la pince, à raison de 2,5 pattes au mètre minimum.

Les bandes métalliques recouvrent le dernier rang d'ardoises de la valeur d'un recouvrement.

Figure 20  Faîtage métallique à une bande

5.1.4.3.2  Faîtage à 3 bandes métalliques

Le faîtage est composé de deux bandes d'astragale comportant un relevé de tête de 55 mm minimum et d'un couvre-joint posé sur un tasseau de 60 mm minimum.

Les bandes d'astragale recouvrent le dernier rang d'ardoises de la valeur d'un recouvrement.

Le couvre-joint et les bandes d'astragales sont posés avec jonctions décalées en quinconce.

NOTE

On peut se référer au NF DTU 40.41 pour la fixation des bandes métalliques.

5.1.4.3.3  Faîtage à 5 bandes métalliques

Le faîtage à 5 bandes est composé d'un faîtage à 3 bandes et de 2 bandes de filet en plomb qui recouvrent le dernier rang d'ardoises de la valeur d'un recouvrement.

5.1.5  Arêtiers

5.1.5.1  Arêtiers en ardoises

5.1.5.1.1  Arêtiers en ardoises biaises (Figure 21)

Cet ouvrage ne peut être exécuté que lorsque l'angle formé par la ligne d'arêtier avec la ligne de niveau, pour un quelconque des versants, est supérieur à 35°.

Les conditions d'exécution des arêtiers en ardoises biaises sont analogues à celles des rives biaises (voir 5.1.3.3.1).

Les arêtières de chaque versant se croisent alternativement d'un rang sur l'autre en changeant de versant.

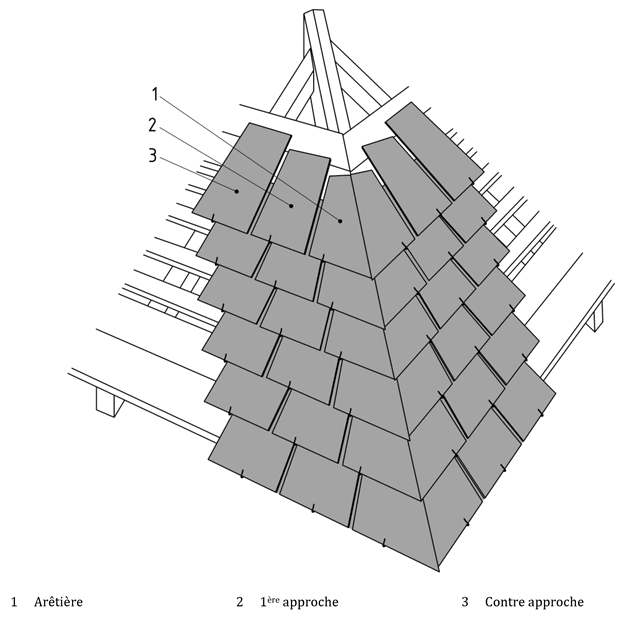

Figure 21  Arêtier en ardoises biaises

5.1.5.1.2  Arêtier en ardoises biaises avec noquets métalliques

Cet ouvrage ne peut être exécuté que pour des arêtiers de versants à pente sensiblement égale et à rangs consécutifs.

A chaque rang, une garniture métallique pliée (noquet) suivant la ligne d'arêtier est posée en doublage sous chaque arêtière.

NOTE

Les noquets ne sont pas destinés à rester apparents.

5.1.5.1.3  Arêtier en bardelis ou à rang de doublage (Figure 22)

Les ardoises de chaque versant sont taillées en tranchis biais suivant la ligne d'arêtier. Le rang d'ardoises posées en bardelis est cloué sur un liteau préalablement posé en surépaisseur le long de l'arête.

Lorsque la ligne d'arêtier à une inclinaison inférieure à 35°, l'arêtier comporte un rang de doublage (voir 5.1.3.2.1).

Figure 22  Arêtier en bardelis

5.1.5.2  Arêtier métallique

Les arêtiers métalliques peuvent être réalisés à l'aide d'une, trois ou cinq bandes conformément aux 5.1.4.3.1, 5.1.4.3.2 et 5.1.4.3.3.

5.1.6  Noues

La noue est la rencontre de 2 versants différents qui ont à leur intersection la même ligne de rive qui reçoit l'eau. Les supports sur chaque versant doivent être en voligeage jointif avec les mêmes prescriptions que celles des supports des rives biaises.

5.1.6.1  Noue en ardoises

Sur le support et dans l'axe de la noue est clouée à cheval sur les 2 versants une fourrure de 25 mm d'épaisseur et de 100 mm environ de largeur (Figure 23).

Figure 23  Support de noue

Les ardoises couvrant la noue (fendis) ont la même épaisseur que le modèle des ardoises de la couverture.

NOTE 1

Lorsque la cassure est prononcée, l'emploi de friteaux en complément de la fourrure peut être nécessaire.

Figure 24  Noue en ardoises

Les fendis (f) ont une largeur de 60 à 80 mm et une hauteur de 3 pureaux et demi minimum.

Les fendis sont posés à un clou de tête. Les rangs sont constitués d'au moins 2 et 3 fendis alternativement (Figure 24).

Le pied de noue est exécuté à 3 rangs : un sous-doublis, un doublis et le premier rang de fendis. Les fendis de pied de noue sont fixés à 2 clous.

NOTE 2

Lorsque le pied de noue est « écharpé », une ardoise appelée « mouchoir » peut être ajoutée à l'extrémité de la pénétration pour faire soulever la base du tranchis.

Les pieds de noue sont exécutés de cinq façons différentes, suivant leur position :

1. Pied de noue écharpé droit, lorsque l'égout de la noue est en prolongement de l'égout d'un des versants. Le pied de noue vient donc en recouvrement sur l'autre versant (Figure 25).



   Figure 25  Pied de noue écharpé droit (noue à 2 tranchis)

2. Pied de noue écharpé rond, lorsque le prolongement de l'égout d'un des versants est en arrondi (Figure 26).



   Figure 26  Pied de noue écharpé rond (noue à 2 tranchis)

   Le pied de noue écharpé rond comporte un faux-rang lorsque la noue est à un tranchis (Figure 27).



   Figure 27  Pied de noue écharpé rond (noue à 1 tranchis)

3. Pied de noue en langue de pic-vert, lorsque le pied de noue est situé à la rencontre de 2 rives latérales (Figure 28).



   Figure 28  Pied de noue en langue de pic-vert à deux tranchis

4. Pied de noue en fer à cheval, lorsque le pied de noue réunit sans discontinuité les égouts des 2 versants dont les pureaux sont sensiblement égaux (Figure 29)



   Figure 29  Pied de noue en fer à cheval à deux tranchis

5. Pied de noue en départ de rive, lorsque le pied de noue en prolongement de l'égout d'un versant rejoint une rive latérale à son départ.

On distingue 3 types de noue en ardoises dont le choix dépend de l'inclinaison des versants selon le Tableau 9 :

Tableau 9  Choix des types de noues en ardoises

5.1.6.1.1  Noue à un tranchis (ou demi-ronde)

Lorsque la différence entre les angles de pentes des versants est supérieure à 15°, la noue doit être à un tranchis du côté du versant le plus incliné et ronde du côté du versant le moins incliné.

La largeur des chefs de base, après tranchis des grandes approches et des grandes requêtes, est égale à 1,5 fois le biais du fendis.

NOTE

A l'extrémité des rangs de fendis du côté du versant le plus plat, les ardoises s'appellent grandes et petites approches.

A l'extrémité inverse, côté tranchis, les ardoises s'appellent grandes et petites requêtes.

La largeur des chefs de base, après tranchis des petites approches et des petites requêtes est égale au biais des fendis.

La noue à un tranchis ne comporte pas de pied de noue en fer à cheval.

Le tranchis sur ardoises du versant le plus incliné est traité en rive biaise (voir 5.1.3).

La noue ne doit pas comporter de sautons.

5.1.6.1.2  Noue à 2 tranchis

La noue à 2 tranchis ne peut être exécutée que :

• lorsque la différence entre les angles de pentes des 2 versants est inférieure ou égale à 15 °

• à condition que la longueur de la noue soit inférieure à 8 m dans le cas où sa propre pente est inférieure ou égale à 15 °.

Le fendis du milieu du sous-doublis est à cheval sur l'axe de la noue. Les fendis sont rectangulaires.

La largeur de la grande requête est égale à 1,5 fois celle d'un fendis et la largeur d'une petite requête est égale à celle d'un fendis.

Les lignes de tranchis sont disposées de telle façon que la largeur apparente limitée par ces lignes corresponde à la somme des largeurs des fendis pairs, plus la valeur de 2 fendis, représentant les parties vues des requêtes. Les lignes de tranchis ne sont pas obligatoirement parallèles mais elles sont toujours symétriques par rapport à l'axe de la noue.

La noue à 2 tranchis ne comporte pas de pied écharpé rond à faux rang.

Les tranchis sur les ardoises de chaque versant sont traités en rives biaises (voir 5.1.3).

5.1.6.1.3  Noue ronde (Figure 30)

Figure 30  Noue ronde

Lorsque les 2 versants ont des rangs consécutifs, la noue peut être ronde, à condition que chaque versant ait une pente d'au moins 60 ° et que la différence des pentes des versants soit inférieure à 15 °. Les noues rondes comportent au moins 3 et 4 fendis en rangs alternés.

Le fendis du milieu du sous-doublis est à cheval sur l'axe de la noue. Les fendis ont leur chef de base taillé en rond suivant une courbe se raccordant tangentiellement aux lignes de pureau de chaque versant.

La largeur des chefs de base, après tranchis, des grandes approches est égale à 1,5 fois au moins le biais du fendis.

La largeur des chefs de base, après tranchis, des petites approches est égale au biais du fendis.

La noue ronde ne peut pas comporter de pied de noue rond écharpé.

La noue ne doit pas comporter de sautons.

5.1.6.2  Noue fermée à noquets (figure 31)

Figure 31  Noue fermée à noquets

Ce type de noue ne peut être exécuté que pour des versants de pentes sensiblement égales (à rangs consécutifs) et supérieures à 40 %. Sur chaque versant, les ardoises d'extrémité de chaque rang sont taillées suivant l'axe de la noue.

Des noquets métalliques sont ajoutés tous les rangs d'ordre impair et toujours placés entre deux ardoises.

Chaque aile d'un noquet a une hauteur égale à celle de l'ardoise du versant et une largeur à la base au moins égale à la demi-largeur de l'ardoise : le côté de chaque aile est parallèle à la ligne de plus grande pente du versant considéré.

Les parties hautes et basses de chaque aile sont parallèles.

Les angles situés à la partie haute de chaque aile doivent être coupés.

Chaque noquet est fixé par 2 clous, un sur chaque aile.

Les ardoises d'extrémité sont généralement fixées à un ou deux clous : elles sont épaulées du côté de l'axe de la noue.

5.1.6.3  Noue métallique

La noue est généralement constituée par une feuille métallique posé sur voligeage et dont le développement et le profil sont fonction de sa pente et de la quantité d'eau à évacuer.

NOTE 1

Par suite de sa position, la noue se trouve placée dans des conditions particulièrement défavorables pour les raisons suivantes :

• sa pente est inférieure à celle du rampant de plus faible pente ;

• étant placée à l'intersection de deux versants, la noue reçoit une grande quantité d'eau.

En conséquence, il convient que son établissement fasse l'objet de soins particuliers

NOTE 2

Lorsque les pentes des deux versants sont très différentes, il convient notamment de prendre toutes dispositions pour éviter les infiltrations d'eau sur le versant dont la pente est la plus faible. A cet effet, on peut se référer aux NF DTU 40.41 ou 40.44.

Les noues métalliques sont exécutées conformément aux prescriptions correspondantes des NF DTU 40.41 et 40.44.

Suivant le profil adopté, on exécutera une pince de 15 à 40 mm ou un relevé contre une fourrure en bois établie aux dimensions appropriées (noues encaissées).

NOTE 3

Il est rappelé que les noues encaissées sont obligatoires pour une pente de noue inférieure à 15%.

Les ardoises de tranchis dépassent le bord de la noue de 60 mm, mesure prise perpendiculairement à l'axe de la noue (Figure 32).

Figure 32  Recouvrement des ardoises sur la noue

Dans le cas de noue encaissée, le débordement des ardoises peut être réduit à 50 mm tout en laissant, entre les ardoises d'extrémité de chaque versant, un intervalle d'au moins 70 mm.

5.1.7  Renvers en ardoises

Un renvers est une noue dont un des versants est vertical.

Les supports sur chaque versant doivent être en voligeage jointif avec les mêmes prescriptions que celles des supports des rives biaises.

Sur le support et dans l'axe du renvers est clouée une fourrure.

La longueur des fendis est égale à 3,5 fois le pureau du versant, leur largeur est égale à 60 mm.

Le pureau des fendis est égal à celui du versant.

Les fendis sont posés à un clou de tête.

Les pieds de renvers ou égout sont exécutés comme ceux des noues, mais il n'existe pas de pied à langue de pic-vert.

5.1.7.1  Renvers à un tranchis (Figure 33)

Lorsque le versant est incliné à moins de 215 % (65 °), le renvers est à un tranchis du côté de la paroi verticale.

Les fendis sont rectangulaires et disposés à raison de 3 par rang. Les grandes et les petites requêtes sont du côté de la paroi verticale.

NOTE 1

A l'extrémité des rangs de fendis au côté du versant le plus plat, les ardoises s'appellent des ardoises de remplissage. A l'extrémité inversée, côté tranchis, les ardoises s'appellent grandes et petites requêtes.

Le raccord sur le versant incliné se fait avec des ardoises de remplissage.

NOTE 2

Une ardoise appelée mouchoir peut être ajoutée pour assurer l'étanchéité.

Les renvers à un tranchis ne comportent pas de pied en fer à cheval.

Le tranchis sur les ardoises de la paroi verticale est traité en rive biaise (voir 5.1.3).

Figure 33  Renvers à un tranchis

5.1.7.2  Renvers rond (figure 34)

Le renvers rond ne peut être exécuté que lorsque le versant est incliné à plus de 215 % (65°) et que le versant et la paroi verticale ont des rangs consécutifs.

Les fendis sont identiques à ceux des noues rondes, et distribués alternativement par rang à raison de 3 et 4 fendis.

Les grandes et petites approches sont semblables à celles de la noue à un tranchis sur la paroi verticale, mais ce sont des ardoises de remplissage qui raccordent le versant.

Figure 34  Renvers rond

5.1.7.3  Renvers fermé (figure 35)

Les ardoises de la paroi verticale et du versant se rencontrent sur la ligne de renvers en tranchis droit sur le versant et en tranchis biais (rive biaise qui reçoit l'eau) sur la paroi verticale.

Les noquets métalliques non apparents sont placés tous les 2 rangs et cloués en tête, sauf dans le cas de basse pente du versant (moins de 40 %) pour lequel les noquets sont placés à chaque rang. Le relief des noquets est au moins égal à 60 mm.

NOTE

Au point de rencontre du versant incliné avec le versant vertical (clairis), les ardoises n'arrivent que rarement à être posées dans leur largeur commerciale, il y a souvent lieu de les tailler, et les demies peuvent être réduites jusqu'à 0,06 m.

Lorsque les noquets sont placés sous les ardoises entières, on peut avoir, au départ, un noquet à chacun des deux premiers rangs.

Figure 35  Renvers fermé

5.1.8  Brisures

NOTE

Une brisure est l'intersection de deux plans de couverture de pentes différentes.

Les prescriptions du support sont celles des supports des rives d'égout pour le plan supérieur et celles des rives de tête pour le plan inférieur.

5.1.8.1  Brisure à angle rentrant

5.1.8.1.1  L'angle des 2 plans de couverture est supérieur ou égal à 150° (Figure 36)

La couverture en ardoises est exécutée comme s'il n'y avait qu'un seul plan.

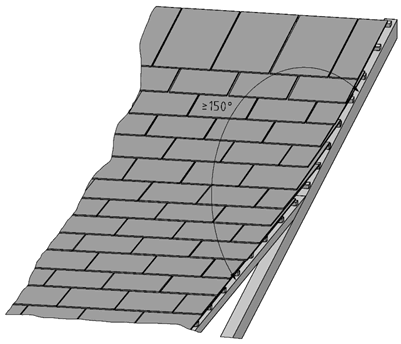

Figure 36  Brisure à angle rentrant supérieur ou égal à 150°

5.1.8.1.2  L'angle des 2 plans est inférieur à 150° (Figure 37)

Le plan inférieur est terminé par un rang de rencontre (rive de tête sans débordement).

De plus, une bande métallique est disposée pour recouvrir le rang de rencontre de la valeur d'un recouvrement, le relief de cette bande est égal au recouvrement de l'ardoise du plan supérieur.

Le recouvrement latéral entre bandes est de 10 cm minimum.

Le départ de la couverture du plan supérieur se fait par un égout dont la base du doublis est au contact de la partie inclinée de la bande métallique.

Figure 37  Brisure à angle rentrant inférieur à 150°

5.1.8.1.3  Brisures discontinues

NOTE 1

Les brisures discontinues se rencontrent en particulier pour les lucarnes rampantes

Lorsque la brisure est discontinue, le raccordement aux extrémités de la ligne de brisure est traité par une pièce métallique qui épouse le point de rencontre des versants en assurant le recouvrement transversal et longitudinal sur les ardoises. La finition peut également être réalisée par queue d'aronde à chaque extrémité de la brisure (voir Figure 38).

NOTE 2

La queue d'aronde est un tranchis circulaire permettant d'obtenir un raccord esthétique aux extrémités d'une brisure créée par la rencontre de 2 versants de pente différente.

Une pièce métallique doit être ajustée à l'extrémité de la rive à noquets sous le départ de la queue d'aronde afin d'assurer l'étanchéité.

Figure 38  exemple de queue d'aronde (vue en coupe et vue en plan)

5.1.8.2  Brisure à angle saillant (ou ligne de bris)

NOTE

Cet ouvrage est caractéristique de la couverture d'un comble « à la Mansart ».

5.1.8.2.1  Brisure en ardoise (Figure 39)

Le plan inférieur ou brisis se termine par un rang de rencontre (rive de tête sans débordement).

Le départ de la couverture du plan supérieur se fait par un égout (voir 5.1.2.1).

Figure 39  Brisure saillante en ardoises

5.1.8.2.2  Brisure métallique

Elle peut être réalisée à l'aide de 1, 2 ou 3 bandes. Dans ce dernier cas, la bande de battellement peut être remplacée par un membron.

Le recouvrement latéral entre bande est de 10 cm minium.

Figure 40  Brisure saillante métallique

5.1.9  Dôme et tourelle

NOTE 1

Les dômes et tourelles sont des ouvrages de comble de surface courbe de type conique ou sphéroïdale

Le pureau peut être constant ou décroissant. Le recouvrement entre chaque rang respecte les mêmes principes que pour les versants plans en fonction de la pente.

Les ardoises sont posées sur voligeage jointif (voir 4.2.1.1). Elles sont taillées de façon à réduire les largeurs d'ardoises du rang supérieur et à faire converger les liaisons entre ardoises en direction du sommet.

Le chef de tête des ardoises est au minimum de 60 mm, ce qui peut nécessiter de traiter le sommet du dôme ou de la tourelle par un ouvrage métallique venant en recouvrement du dernier rang d'ardoises.

NOTE 2

Ce type de couverture peut nécessiter l'utilisation de déchanges afin d'adapter le nombre d'ardoises sur un rang.

5.1.10  Pénétrations

5.1.10.1  Pénétrations continues

Le raccordement de la couverture au droit d'une pénétration continue se fait différemment selon que l'eau fuit la ligne de raccordement ou la rencontre.

5.1.10.1.1  L'eau fuit la ligne de raccordement

Les ardoises d'extrémité de chaque rang sont recouvertes d'une bande métallique ou bavette de la valeur du recouvrement. La bande, dont le relief est de 90 mm minimum, est fixée en tête par des pattes ou des clous. Les bandes sont posées par éléments de longueur inférieure ou égale à 2 m et le recouvrement entre bandes est de 10 cm minimum.

Sur les parois maçonnées, en recouvrement de cette bande, est posée une bande de solin métallique, engravée (Figure 41) ou à biseau en applique (Figure 42), clouée en tête et retenue par des pattes soudées tous les 40 cm. Cette bande reçoit un solin en mortier de liant hydraulique.

NOTE 1

Ces bandes de solin peuvent être remplacée par une bande à rabattre ou une bande de solin porte-mastic selon la nature de la paroi.

Pour la réalisation de la bande de solin, la bande à rabattre ou la bande de solin porte-mastic, les prescriptions du NF DTU 40.41 sur les bandes de raccordement sur pénétration doivent être respectées.

NOTE 2

Dans la version actuelle du NF DTU 40.41 P1, il s'agit du 5.5.2

Figure 41  Bande de solin de tête engravée

5.1.10.1.2  La ligne de raccordement reçoit l'eau

Si l'angle de la ligne de raccordement avec la ligne de niveau du versant est compris entre 91° et 135°, la ligne de raccordement est suivie par l'eau.

Le support est jointif et posé parallèlement au lattis (Figure 42).

Figure 42  Pénétration traitée en bande de solin à biseau en applique

L'exécution de la couverture est identique à celle décrite au 5.1.3.5.2 (rive biaise métallique que suit l'eau) mais le relief des noquets biais est porté à 90 mm.

En recouvrement des reliefs des noquets est posée une bande de solin ou une bande à rabattre dans les mêmes conditions que précédemment (5.1.8.1.1).

Si l'angle de ligne de raccordement avec la ligne de niveau dépasse 135°, la couverture comporte un égout sur l'ardoise et une partie métallique formant chêneau dont le développé est fonction du débit d'eau à assurer (Figure 43).

Figure 43  Pénétration traitée en égout et chéneau

5.1.10.2  Pénétrations discontinues

5.1.10.2.1  Souches, châssis

Ces ouvrages sont traités à l'aide d'éléments métalliques et de noquets se raccordant aux faces périphériques des pénétrations (Figure 44).

Les faces de côté et la face aval sont traitées comme si, sur chacune des faces, la pénétration était continue (5.1.8.1.1 et 5.1.8.1.2). La bande de recouvrement en aval est retournée sur les angles de la largeur d'une demi ardoise et d'une longueur égale à un recouvrement pour former noquet.

L'ardoise entière recouvrant ce noquet est taillée à 45° sur la moitié de son chef de base.

Les angles et les goussets en retour sont soudés.

La face amont est traitée en égout pour la couverture en ardoise et en besace ou en chéneau pour le raccordement métallique.

Pour les souches, la hauteur du relief du derrière indépendant est de 90 mm minimum.

Figure 44  Exemple de traitement d'une souche

5.1.10.2.2  Lucarnes et outeaux

Ces ouvrages sont traités en ardoises. Ils doivent respecter toutes les règles précédentes liées à leur format (pente, recouvrement, accident de couverture).

Le devant de la lucarne est garni d'une bavette métallique qui se retourne sur les piédroits. Si les jouées de lucarnes sont recouvertes en ardoises, le raccordement avec la couverture du versant se fait par un renvers.

Si les jouées sont recouvertes en métal, le raccordement se fait par des noquets recouverts par la garniture métallique.

Si les jouées sont recouvertes d'un enduit, le raccordement se fait par des noquets et une bande de solin.

Sur les ouvrages en bois, le recouvrement du relevé des bandes et des noquets se fait avec une bande à rabattre.

Le raccordement du faîtage des lucarnes sur le versant se fait en ardoises ou à l'aide de bandes métalliques, selon le type de lucarne.

5.1.10.2.3  Sortie de ventilation

NOTE

Il existe des éléments, préfabriqués permettant simultanément la réalisation du raccord et de la sortie de ventilation.

Les ardoises sont remplacées par une pièce métallique ou alaise percée et munie d'une douille (ou fourreau cylindrique ou tronconique) pour laisser le passage du tuyau (Figure 45). Le relevé de la pièce métallique est de 90 mm minimum.

Figure 45  Sortie de ventilation

5.1.10.2.4  Passage de tuyaux (ventilation et chutes)

Les ardoises sont remplacées par une pièce métallique ou alaise percée et munie d'une douille (ou fourreau) cylindrique ou tronconique pour laisser le passage du tuyau (Figure 46).

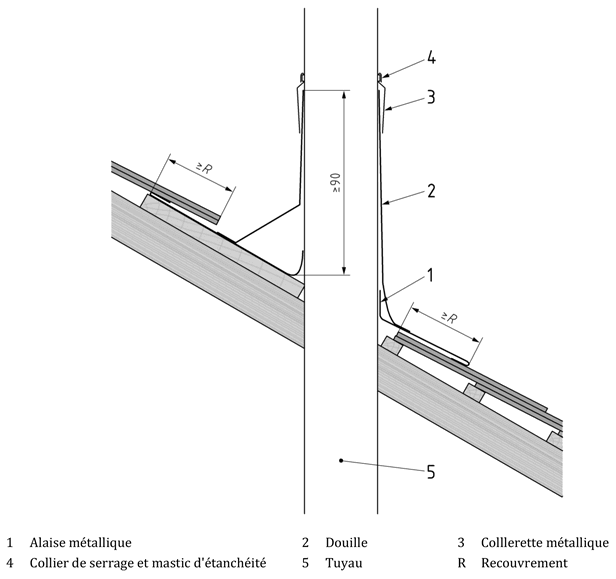

Figure 46  Sortie de tuyau

5.1.10.2.5  Chatière ou passe-corde métallique

La chatière ou le passe-corde est soudé sur une alaise métallique comportant en rive latérale et en tête une pince plate rabattue sur le dessus. L'alaise déborde sur le rang inférieur de la valeur d'un recouvrement minimum.

Figure 47  Exemple de chatière avec alaise métallique

Lorsqu'elle est réalisée en plomb, l'alaise ne comporte pas de pince. Elle est fixée par une bande de clouage.

5.2  Exécution des ouvrages de couverture à pureau développé

5.2.1  Prescriptions générales

Figure 48  Couverture à pureau développé

NOTE

Le système à pureau développé convient dans les mêmes cas que le système à pureau entier, mais plus particulièrement pour la pose sur lattis métalliques et dans les cas où l'on recherche une économie de lattis.

5.2.1.1  Pente

La couverture à pureau développé ne peut être réalisée que pour des pentes égales ou supérieures à 50 %.

5.2.1.2  Recouvrements

La valeur minimale du recouvrement est égale à celle indiquée dans le cas de la couverture à pureau entier avec pose au crochet (Tableau 7).

Il est rappelé que ces valeurs sont valables pour les projections horizontales (Ph) de versants ≤ 16,50 m.

Le recouvrement doit être majoré de 10 mm en zone III situation exposée, par rapport au recouvrement correspondant en situation normale.

5.2.1.3  Format des ardoises

Les modèles d'ardoises doivent être rectangulaires.

5.2.1.4  Pose et fixation des ardoises en partie courante

La pose en partie courante se fait exclusivement au crochet et sans tranchis biais apparents.

Chaque rang est constitué par l'épaisseur de deux ardoises.

5.2.2  Égout

5.2.2.1  Égout en ardoises

Le support est constitué par un voligeage jointif dont la partie basse présente une surépaisseur au moins égale à celle de 2 ardoises.

Toutes les ardoises de départ sont entières et débordent de 50 mm du support. Les crochets des ardoises de départ peuvent être moins grands que les crochets des ardoises des autres rangs.

5.2.2.2  Égout métallique

Les prescriptions sont celles du 5.1.2.2 et de ses sous-paragraphes sous réserve que le rang de doublis soit remplacé par un rang d'ardoises entières.

5.2.3  Rives

5.2.3.1  Rive de tête

La rive de tête est généralement métallique. Elle ne comporte pas de rang de doublage.

Les ardoises du dernier rang sont tranchées sur la ligne de tête et la garniture métallique est traitée conformément au 5.1.3.1.2.

5.2.3.2  Rive latérale droite

Le support doit être jointif le long de la rive.

5.2.3.2.1  Rive latérale en ardoises

Les prescriptions sont celles du 5.1.3.4.1.

5.2.3.2.2  Rive latérale métallique

Les prescriptions sont celles du 5.1.3.4.2.

5.2.3.3  Rive biaise

Les rives biaises en ardoises sont réalisées comme pour les arêtiers (voir 5.2.5.1).

Les rives biaises métalliques sont établies sur un voligeage jointif d'une largeur au moins égale à celle d'une ardoise.

5.2.3.3.1  Rive biaise que l'eau fuit

Les prescriptions sont celles des 5.1.3.2 et 5.1.3.3.

5.2.3.3.2  Rive biaise qui reçoit l'eau

Les prescriptions sont celles du 5.1.3.5.

5.2.3.4  Rive courbe

Les rives courbes sont exécutées comme des rives biaises selon les mêmes principes, en tenant compte de l'inclinaison de la taille de l'ardoise de rive.

5.2.4  Faîtage

Cette partie d'ouvrage s'effectue sur un voligeage jointif.

La couverture en ardoises est terminée par une rive de tête métallique et ne comporte pas de rang de doublage.

Les ardoises de dernier rang sont tranchées sur la ligne de tête. Des garnitures métalliques ou des faîtières en terre cuite sont posées en recouvrement sur le dernier rang de chaque versant, suivant les prescriptions des 5.1.4.2 et 5.1.4.3.

5.2.5  Arêtier

Sur chaque versant le support est constitué par un voligeage jointif d'une largeur au moins égale à celle d'une ardoise.

5.2.5.1  Arêtier en ardoise (en bardelis)

Sur chaque versant, de part et d'autre de l'arêtier :

• les ardoises d'extrémité de chaque rang sont taillées suivant le biais de la rive,

• un liteau d'épaisseur légèrement supérieure à celle du support est posé sur l'arêtier.

Sur chacun de ces liteaux d'arêtier sont posées, à deux clous, en bardelis, des ardoises rectangulaires de façon à recouvrir les ardoises du versant d'au moins 70 mm.

Les ardoises de bardelis de chaque versant doivent se recouvrir entre elles d'au moins 70 mm et doivent se croiser alternativement d'un rang sur l'autre.

5.2.5.2  Arêtier métallique

Le support est jointif sous les garnitures métalliques et sous les ardoises taillées.

5.2.5.2.1  Arêtier à une bande

Les dispositions du 5.1.4.3.1 (faîtage) sont applicables.

5.2.5.2.2  Arêtier à 3 bandes

Les dispositions du 5.1.4.3.2 (faîtage) sont applicables mais avec un tasseau évidé de 50 mm et un couvrejoint d'arêtier de 140 mm.

5.2.5.2.3  Arêtier à 5 bandes

Les dispositions du 5.1.4.3.3 (faîtage) sont applicables, mais avec un tasseau évidé de 50 mm et un couvrejoint de 140 mm.

5.2.6  Noues et renvers

5.2.6.1  Noue

Le support est un voligeage jointif d'une largeur au moins égale à la largeur d'une ardoise de part et d'autre de la ligne de noue.

La noue est métallique. Les prescriptions sont celles du 5.1.6.3.

5.2.6.2  Renvers

Le support est un voligeage jointif. Le renvers est métallique et se fait avec des noquets.

A l'extrémité de chaque rang (côté renvers), les ardoises du dessous sont des demies.

Des noquets sont intercalés entre les ardoises du dessous et celles du dessus.

Ces noquets ont une hauteur égale à celle de l'ardoise et une largeur de plat égale à celle d'une demi-ardoise.

Le relief des noquets est d'au moins 60 mm. Les noquets sont uniquement cloués sur la paroi verticale.

5.2.7  Brisure

5.2.7.1  Brisure à angle rentrant

Ces brisures comportent toujours une garniture métallique. (voir 5.1.8.1.2)

Sur le versant inférieur, le dernier rang est exécuté comme une rive de tête.

En recouvrement, est placée une garniture métallique par longueur de 2 mètres avec pli à la brisure.

Cette garniture est fixée en tête par clouage sur le voligeage de l'égout du versant supérieur. Sur le versant supérieur, l'égout est exécuté selon les prescriptions du 5.1.2.2, sous réserve que le rang de doublis soit remplacé par un rang d'ardoises entières.

5.2.7.2  Brisure à angle saillant (bris)

5.2.7.2.1  Brisure en ardoise

La brisure en ardoise à angle saillant comporte une rive de tête sur le versant inférieur et un égout sur le versant supérieur (voir 5.1.8.2.1).

5.2.7.2.2  Brisure métallique

La brisure métallique comporte :

• une rive de tête sur le versant inférieur ;

• une ou plusieurs garnitures métalliques conformes aux prescriptions du 5.1.8.2.2 ;

• un égout sur le versant supérieur exécuté conformément au 5.1.2.2, sous réserve que le rang de doublis soit remplacé par un rang d'ardoises entières.

5.2.8  Pénétrations

Dans le cas où de tels ouvrages sont nécessaires, il faut les traiter par garnitures métalliques conformément aux prescriptions des ouvrages correspondants indiquées précédemment.

NOTE

Il y a lieu d'éviter les pénétrations dans la couverture à pureau développé.

5.3  Exécution des ouvrages de couverture en modèles carrés posés en diagonale (dits losangés)

5.3.1  Prescriptions générales

5.3.1.1  Limitation d'emploi

Ce système de couverture ne se prête pas à la réalisation de formes de toitures différentes du rectangle ou du trapèze ou présentant de nombreuses pénétrations discontinues. L'emploi de ce type de couverture en zone climatique 3, situation exposée n'est pas visé.

Il n'assure pas l'étanchéité à la neige poudreuse et à la poussière. Dans le cas ou telle protection est recherchée, il faut mettre en place un écran de sous-toiture (voir 4.4).

La pose est admise pour les versants dont la projection horizontale est inférieure ou égale à 8 m.

Les tableaux 10 et 11 précisent les limites de hauteurs pour lesquelles les dispositions concernant la pose en diagonale de modèles carrés sont applicables, en fonction du mode de fixation de l'ardoise et de la zone de vent par référence à la carte de l'Annexe nationale de l'Eurocode 1 partie 1-4 (NF EN 1991-1-4/NA).

Tableau 10  Limitation de hauteur (m) des bâtiments fermés couverts en ardoises - pose en losange

Tableau 11  Limitation de hauteur (m) des bâtiments ouverts couverts en ardoises - pose en losange

L'Annexe D précise comment est comptée la hauteur H d'un bâtiment dans le cas de constructions situées sur un terrain présentant des dénivellations importantes.

5.3.1.2  Format des ardoises - recouvrement - pente minimale

Les ardoises doivent être posées de façon que la diagonale de symétrie soit parallèle à la ligne de plus grande pente (Figure 49).

Figure 49  Couverture en modèles carrés posés en diagonale

NOTE

Le recouvrement latéral est la plus petite distance séparant les rives parallèles des ardoises de deux rangs consécutifs et mesurée perpendiculairement à ces rives.

Les ardoises sont de modèle carré avec des angles coupés (appelé pans) de 5 cm pour faciliter la pose et le recouvrement latéral.

La pente minimale des versants est de 57 % en zone climatique 1 et 73% en zone climatique 2 et 100% en zone climatique 3.

Les ardoises sont fixées au moyen de crochets et/ou de clous. Les conditions de pose sont indiquées dans le Tableau 12.

Tableau 12  Conditions de pose des modèles carrés posés en diagonale à 4 pans de 5

5.3.2  Égouts

5.3.2.1  Égouts en ardoises

Le support présente en partie basse un liteau de basculement dont la surépaisseur est au moins égale à l'épaisseur de l'ardoise.

Les ardoises de départ sont coupées selon la diagonale horizontale pour former l'égout et placées en débordement de 0,05 m sur le support. Les ardoises du dessus sont recoupées sur la pointe ou sur le pan bas pour s'aligner sur l'égout.

Les ardoises d'égout sont toujours fixées à deux clous en plus du crochet.

5.3.2.2  Égouts avec bande métallique

Les prescriptions sont celles décrites au 5.1.2.2.

5.3.3  Rives

5.3.3.1  Rive de tête

5.3.3.1.1  Rive de tête en ardoise

L'exécution de cet ouvrage n'est pas admise avec la pose losangée.

5.3.3.1.2  Rive de tête métallique

Sous le dernier rang d'ardoises, le support est jointif.

Le dernier rang d'ardoises entières est fixé à l'aide de 2 clous par ardoise et doit être recouvert par un rang de demi-ardoises de même forme qu'à l'égout.

La garniture métallique est traitée comme au 5.1.3.1.2.

5.3.3.2  Rives latérales

5.3.3.2.1  Rive latérale droite en ardoise

La rive droite est constituée d'ardoises entières et d'ardoises taillées suivant la ligne de plus grande pente. Ces deux lignes d'ardoises doivent être fixées à 2 clous.

Les ardoises débordent le mur ou le chevron de rive de 50 mm maximum.

5.3.3.2.2  Rive latérale droite ou biaise métallique

La rive est constituée par un tasseau de 40 mm cloué sur le lattis avec un couvre-joint métallique, du côté extérieur par une bande de rive et, en recouvrement sur les ardoises, par une bande à pince et biseau avec relief le long du tasseau. La valeur du recouvrement est d'au moins 70 mm. Le tasseau de 40 peut être remplacé par une planche de rive fixée sur le chevron de rive et faisant sur le lattis une saillie de 40 mm.

Le recouvrement latéral entre bandes métalliques est de 10 cm minimum.

5.3.4  Faîtage

Le faîtage est réalisé avec 1, 3 ou 5 bandes métalliques.

Le dernier rang d'ardoises entières est fixé à 2 clous et doit être recouvert par un rang de demi-ardoises de même forme qu'à l'égout.

5.3.5  Arêtier

Les ardoises sont posées normalement et sont taillées en tranchis. L'arêtier peut être exécuté en ardoises par un bardelis ou à l'aide de bandes métalliques (arêtier à 1, 3 ou 5 bandes).

L'arêtier peut également être réalisé à l'aide d'ardoises de forme trapézoïdale découpées dans des ardoises et de noquets façonnés en zinc. Les ardoises trapézoïdales sont fixées comme indiqué au 5.1.5.1.2.

5.3.6  Noue

Elle est réalisée à l'aide de pièces métalliques, les prescriptions sont celles du 5.1.6.

5.3.7  Brisures

Elles se traitent de façon similaire à la pose à pureau entier (voir 5.1.8).

5.3.8  Pénétrations

Elles se traitent de façon similaire aux prescriptions du 5.1.10.

5.4  Exécution des ouvrages de couverture à claire-voie ordinaire

5.4.1  Prescriptions générales

5.4.1.1  Limitation d'emploi

Ce système de couverture ne peut être exécuté que pour les pentes indiquées au Tableau 15 et pour les situations protégées ou normales définies en annexe B. La longueur des versants est limitée à 5,50 m en projection horizontale.

NOTE

Ce système de pose peut être employé en essentage dans toutes zones de concomitance vent-pluie.

Ce système de couverture ne se prête pas à la réalisation de formes de toiture différentes du rectangle ou du trapèze ou présentant de nombreuses pénétrations discontinues.

Ce système de couverture n'assure pas l'étanchéité à la neige poudreuse et à la poussière.

Dans le cas où une telle protection est recherchée, il faut mettre en place un écran souple (voir 4.4).

Les Tableaux 13 et 14 précisent les limites de hauteurs pour lesquelles les dispositions concernant la pose à claire-voie sont applicables, en fonction du mode de fixation de l'ardoise et de la zone de vent par référence à la carte de l'Annexe nationale de l'Eurocode 1 Partie 1-4 (NF EN 1991-1-4/NA).

Tableau 13  Limitation de hauteur (m) des bâtiments fermés couverts en ardoises - pose à claire-voie

Tableau 14  Limitation de hauteur (m) des bâtiments ouverts couverts en ardoises - pose à claire-voie

L'Annexe D précise comment est comptée la hauteur H d'un bâtiment dans le cas de constructions situées sur un terrain présentant des dénivellations importantes.

5.4.1.2  Supports

Le support est constitué par des liteaux ou voliges en bois, mis en place comme indiqué au 4.2.1 pour la couverture à pureau entier.

5.4.1.3  Recouvrement et pentes

5.4.1.3.1  Recouvrement longitudinal

Le Tableau 15 ci-après donne les valeurs du recouvrement longitudinal pour une projection horizontale du versant inférieure ou égale à 5,50 m.

Tableau 15  Recouvrement longitudinal pour les couvertures à claire voie ordinaire

Les zones sont définies en annexe B.

Le recouvrement longitudinal est défini par la Figure 50.

Figure 50  Recouvrement longitudinal (R) et latéral (r)

5.4.1.3.2  Recouvrement latéral

Dans la pose à claire-voie ordinaire, le recouvrement latéral des ardoises est d'au moins 70 mm.

5.4.1.4  Format des ardoises

Les modèles d'ardoises doivent être rectangulaires et avoir des dimensions au moins égales à 320 x 220 mm.

Les ardoises ne doivent pas être épaulées ni arrondies.

5.4.1.5  Pose et fixation des ardoises en partie courante

Les ardoises sont fixées par 2 crochets placés le long des chefs de côtés des ardoises du rang inférieur.

5.4.2  Exécution des divers ouvrages : égouts, rives, faîtages, arêtiers, noues et pénétrations

Ces ouvrages sont traités de façon analogue à ceux de la couverture à pureau entier.
