4  Mise en oeuvre

NOTE

Des croquis figurent au présent document pour aider à la compréhension du texte. Ils constituent des exemples indicatifs et non limitatifs de réalisation des ouvrages auxquels ils se rapportent.

4.1  Systèmes de couverture

Sont traités ci-après, les quatre systèmes de couverture suivants :

  • Couverture à pureau entier (voir 5.1) ;

  • Couverture à pureau développé (voir 5.2)

  • Couverture en modèles carrés posés en diagonale (dits losangés) (voir 5.3) ;

  • Couverture à claire-voie ordinaire (voir 5.4).

Le choix du système de couverture dépend :

  • du lieu de la construction (zone, situation) ;

  • de la pente ou des pentes du comble (ou des différences de pentes des versants) ;

  • des formes des couvertures ;

  • de la longueur des versants.

Lorsque les documents particuliers du marché ne précisent pas la zone climatique et la situation de l'ouvrage, on se réfère à l'Annexe B du présent document.

Les 5.1, 5.2, 5.3 et 5.4 spécifient les conditions et limitations d'emploi propres à chaque système de couverture.

4.2  Etablissement du support de couverture

4.2.1  Support en bois massif

Lorsque les documents particuliers du marché ne précisent pas les dispositions nécessaires pour le respect des prescriptions ci-après, on se réfère à l'Article 4 du NF DTU 40.11 P2.

Pour une couverture en ardoises, le défaut de planéité générale (h) doit être inférieur ou égal à 1/100ème de l'entraxe entre deux chevrons, mesurée sur trois chevrons successifs et sans excéder 5 mm d'un chevron par rapport aux deux chevrons adjacents.

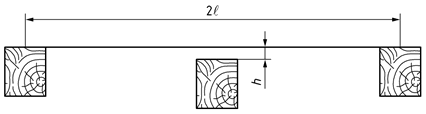

Figure 1  Détermination du défaut de planitude

La hauteur du chevron doit permettre l'ancrage des pointes ou vis pour la fixation des supports de couverture. Elle est au minimum de 6 cm.

NOTE

Le Tableau 1 du CGM (NF DTU 40.11 P1-2) précise les longueurs de pointes selon l'épaisseur de l'élément à fixer.

Selon le mode de fixation de l'ardoise, le support en bois est constitué par l'un des systèmes suivants :

  • Voligeage : pose aux clous ou aux crochets à pointe

  • Liteaunage : tous types de pose

4.2.1.1  Voligeage

Sur les combles à surface plane, les voliges sont posées jointives ou non jointives, parallèlement à la ligne de niveau.

NOTE 1

Le support est dit jointif lorsque, à la pose, l'écartement moyen des voliges est compris entre 5 et 10 mm.

Lorsque l'écartement entre voliges est supérieur à 20 mm, l'emplacement des voliges est tracé au préalable sur les chevrons de manière à obtenir un espacement régulier.

Lorsque l'écartement des voliges est supérieur à 40 mm, un tracé précis s'impose pour que l'ardoise porte bien en tête.

NOTE 2

Ce tracé correspond au pureau afin que, lors de l'exécution de la couverture, le couvreur pose les ardoises en faisant affleurer le chef de tête au tracé.

Dans le cas de pose sur surface courbe de type conique ou sphéroïdale (comme les tourelles et les dômes), le voligeage est cintré et posé jointivement afin de donner la forme du versant. Pour les surfaces coniques, les voliges cintrées sont posées en spirale ou en colimaçon, en une ou plusieurs travées.

Pour des courbures importantes, l'épaisseur des voliges peut être réduite (7 à 10 mm) et la pose se fait alors dans ce cas à double épaisseur croisée.

NOTE 3

Les voliges en peuplier sont particulièrement adaptées à la pose cintrée

4.2.1.2  Liteaunage

Les liteaux sont posés parallèlement à la ligne de niveau, leurs bords supérieurs régulièrement distants de la valeur d'un pureau.

4.2.1.3  Section des liteaux et des voliges

Les Tableaux 1 et 2 spécifient la section des liteaux et des voliges à utiliser en fonction :

  • de l'écartement maximal entre appui (L) des supports (Figure 2),

  • de l'entre axe (e) de pose des liteaux ou des voliges (Figure 2),

    NOTE

    L'entre axe admissible des supports correspond à l'écartement maximal entre appuis majoré d'une largeur de chevron ou fermette.

  • de la charge de neige normale.

  • de la charge de vent normal (vent en rive de bâtiment et perpendiculaire aux génératrices)

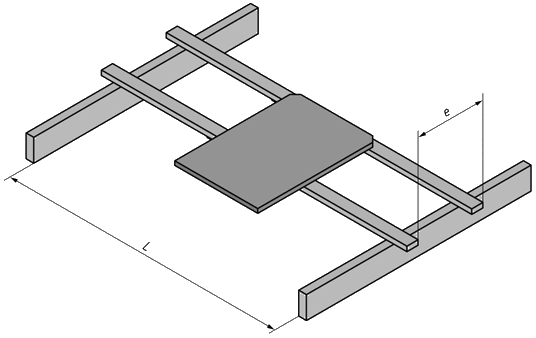

Figure 2  Ecartement entre appuis (L) et entraxe de pose des liteaux (e)

Tableau 1  Section des liteaux

Tableau 2  Section des voliges

NOTE

Les critères d'établissement des tableaux 1 et 2 sont indiqués à l'Annexe C.

Les Tableaux 1 et 2 sont applicables aux liteaux ou voliges en résineux (sapin, épicéa). Ils peuvent être appliqués au dimensionnement des liteaux ou voliges en chêne ou châtaignier. Ils ne doivent pas être utilisés pour le dimensionnement des liteaux ou voliges en peuplier.

4.2.1.4  Fixation des supports en bois

Les supports en bois doivent reposer sur 3 appuis au moins. L'élément de plus de 0,05 m de largeur est fixé à l'aide de 2 pointes par chevron. L'élément d'une largeur au plus égale à 0,05 m peut n'être fixé que par une pointe.

Les liteaux et voliges doivent reposer sur une largeur minimale sur appuis de 35 mm en partie courante. Cette distance est divisée par 2 pour les jonctions de liteaux lorsqu'elles sont décalées en quinconce.

Pour les abouts de liteaux ou voliges sur rive, la largeur de repos minimale est de 30 mm.

NOTE

Lorsque la largeur de l'élément de charpente ne répond pas à cette spécification, l'entrepreneur en avertit le maître de l'ouvrage ou son représentant pour qu'il prenne les dispositions pour mettre la charpente support en conformité avec ces spécifications, en faisant rajouter par exemple des fourrures bois.

4.2.1.5  Distance de sécurité

Au droit des conduits de fumée, une distance de sécurité minimum entre la paroi extérieure du conduit et tous les matériaux combustibles doit être respectée selon les prescriptions de la NF DTU 24.1 P1-1-1. Le voligeage est alors remplacé par un glacis d'affleurement en plâtre ou en mortier de liant hydraulique.

4.2.2  Saillies de toit

Lorsqu'elles ne sont pas habillées en sous-face par des lambris, les saillies d'égout et de rives doivent être renforcées par un voligeage ou par des liteaunages intermédiaires.

NOTE

Cette mesure a pour but de limiter le risque d'arrachement des ardoises sous l'effet du vent.

4.3  Fixation des ardoises

On distingue les modes de fixation suivants :

4.3.1  Ardoises posées aux clous (Figure 3)

Les trous de clou sont percés à une distance qui ne doit pas être inférieure à 30 mm des bords de l'ardoise. Un clou ne doit jamais percer deux ardoises, sauf celles constituant une rive de tête débordante.

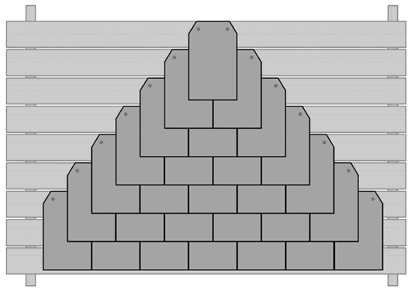

Figure 3  Ardoises posées aux clous

4.3.2  Ardoises posées au crochet (Figure 4)

La longueur du crochet doit être égale au recouvrement augmenté de 3 mm et arrondie au centimètre supérieur pour la pose à pureau entier et à claire-voie ordinaire. Pour les ardoises de modèle carré posées en diagonale, la longueur du crochet adapté dépend de la géométrie de l'ardoise et est définie par le producteur de celle-ci.

NOTE

Pour les crochets, il est recommandé d'éviter les contacts cuivre - acier galvanisé, cuivre - zinc, et cuivre - acier inoxydable ferritique et les contacts abrasifs du métal des crochets avec les matériaux plastiques du type PVC.

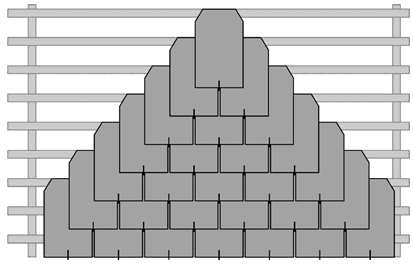

Figure 4  Ardoises posées aux crochets

4.4  Dispositions générales dans le cas de pose avec écran souple

NOTE

Les écrans souples sont destinés à limiter les risques de pénétration de neige poudreuse et de poussière. Les documents particuliers du marché précisent l'interposition éventuelle d'un écran de sous-toiture.

Dans le cas de pose avec écran souple de sous-toiture, les liteaux ou les voliges reposent sur des contrelattes. Les dispositions applicables sont celles du NF DTU 40.29. En complément, pour la pose de voliges, la largeur de contrelatte est égale à la largeur du chevron.

4.5  Ventilation en sous-face de la couverture

4.5.1  Dispositions générales

La ventilation de la sous-face des ardoises et de leur support doit être assurée dans tous les cas.

4.5.2  Section des orifices et dimensionnement des lames d'air de ventilation

La section des orifices de ventilation est fonction de :

  • la surface de transfert constituée par la paroi (P) ;

  • la présence ou non d'un écran.

Les caractéristiques à respecter sont données dans le Tableau 3, ci-après :

Tableau 3  Sections de ventilation et épaisseurs des lames d'air

La lame d'air de ventilation sous les supports des ardoises et au-dessus de l'écran ou l'isolant est de 2 cm minimum.

NOTE

Certains isolants peuvent présenter des possibilités de foisonnement, il y a lieu d'en tenir compte dans le dimensionnement de la lame d'air pour ventilation.

4.5.3  Répartition des orifices de ventilation

La section totale des orifices de ventilation, telle que définie dans le Tableau 3 doit être répartie pour moitié en partie basse du ou des versants et, pour l'autre moitié en partie haute, au voisinage du faîtage.

Dans le cas de pose avec écran et lorsque celui-ci est interrompu en faîtage, la section des orifices de ventilation en faîtage correspond à la somme des sections de ventilation sous les éléments de couverture et sous l'écran.

NOTE

Le NF DTU 40.29 P1-1 précise les dispositions de ventilation sous l'écran de sous-toiture

La ventilation peut être assurée :

  • soit par des chatières réparties régulièrement sur l'ensemble de la couverture ;

  • soit par un dispositif de ventilation continu (grilles, liteau de ventilation ou fentes à l'égout, ouvertures résultant de la forme géométrique des closoirs de faîtage…) ;

  • soit par des ouvertures en pignons.

Ce dernier cas n'est possible que si la distance entre les murs pignon est inférieure ou égale à 12 m et pour autant qu'il n'y ait pas d'écran recoupant l'espace entre les deux murs.

Dans le cas de combles isolés, la ventilation par ouvertures en pignon nécessite la création au faîtage d'un espace libre sous les chevrons de 50 cm minimum.

Dans le cas d'utilisation de grilles de ventilation, la plus petite dimension des orifices est au minimum de 1 cm. Dans le cas où cette dimension est supérieure à 2 cm, il doit être disposé un grillage à mailles fines destiné à s'opposer à l'intrusion des petits animaux.
