Annexe B (informative) Support des canalisations placées à l'extérieur des bâtiments

NOTE DE CALCUL

ABSORPTION DES VARIATIONS DE LONGUEURS DUES AUX VARIATIONS DE TEMPERATURE DES CONDUITES EXTERIEURES

Figure B.1

B.1 Absorption des variations de longueur de la partie verticale

B.1.1

Choisir un point fixe en pied de conduite (Point Pv)

B.1.2

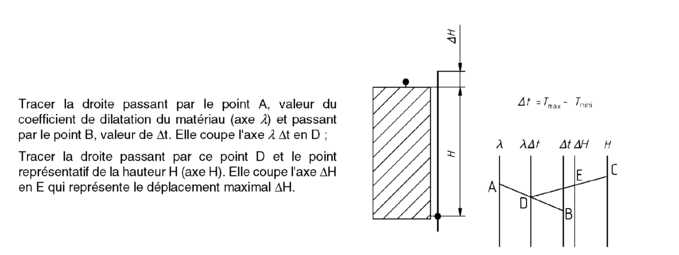

Calculer la variation de longueur ΔH de la partie verticale de longueur H à l'aide du nomogramme M1 joint à cette annexe et de la variation de température maximale Δt que subit la conduite

Figure B.2

Pour un climat tempéré hors région montagneuse, il est possible de retenir :

Ces écarts peuvent être aggravés pour d'autres climats présentant des minimas plus faibles ou des ensoleillements plus intenses.

B.1.3

Déterminer l'emplacement du premier point de guidage, après le changement de direction à l'aide du nomogramme M2

Figure B.3

Vérifier qu'il y ait suffisamment de place sur la terrasse pour placer ce point de guidage sinon 2 solutions peuvent être retenues :

  • Prévoir un tracé horizontal en terrasse comportant d'autres changements de direction comme indiqué au paragraphe B2.

  • Prévoir un compensateur de dilatation.

B.1.4

Choisir un point fixe en terrasse à une distance I supérieure à lH

Précédemment définie par exemple avant d'entrer dans le local de détente ou de comptage, avant le changement de matériau.

Figure B.4

B.2 Absorption des dilatations de la partie horizontale (longueur l > 10 m)

Un calcul identique au précédent doit être entrepris en remplaçant H par l, Δ H par Δl, lH par lv

Figure B.5

NOTE

Pour un parcours en terrasse très long, qui conduirait à lv grand (distance du 1er collier guide de la partie verticale) la dilatation peut être absorbée en réalisant un schéma analogue à celui indiqué ci-après. Mais pour le tronçon AB, il est nécessaire de refaire un calcul de dilatation.

Figure B.6

B.3 Distances à respecter vis-à-vis des obstacles (passage d'acrotère)

Définir le type de passage de l'acrotère

Type 1 : saut d'acrotère

Type 2 : traversée d'acrotère

Sélectionner le mode d'absorption de dilatation

Mode 1 : par changement de direction

Mode 2 : par compensateur de dilatation

MODE 1 : Cas général dit " Installation sans précontrainte "

Figure B.7

Cas particulier dit " Installation avec précontrainte "

NOTE

Par rapport au cas général, cela revient à réaliser une ouverture pratiquement deux fois moins grande.

Dans le cas où les dimensions d et O déterminées dans le cas général sont trop importantes et ne peuvent être respectées, elles peuvent être réduites à condition de positionner la conduite en fonction de la température ambiante, donc sous contrainte.

Figure B.8

MODE 2 : Compensateur de dilatation angulaire

Figure B.9
