12 Mise en oeuvre
12.1 Ancrage des parois en pied de façade
12.1.1 Interface avec la structure primaire
Tout élément structurel en bois (dont la lisse basse, ou à défaut la traverse basse) de la façade à ossature bois doit se situer au minimum à une distance de 200 mm du sol fini extérieur.
Le sol extérieur peut être défini comme étant le fond d'un caniveau de 200 mm de profondeur minimale, avec grille métallique galvanisée, et de 200 mm de largeur minimale, ce caniveau étant raccordé au réseau d'évacuation des eaux pluviales.
Une barrière d'étanchéité à l'eau (remontées capillaires) et un dispositif d'étanchéité à l'air (cordons de mousse imprégnée pré-comprimée) doivent être interposés entre la lisse basse ou traverse basse et l'ouvrage de la structure primaire (voir figure 17).
12.1.2 Fixation sur lisse basse
La lisse basse doit se situer à 200 mm minimum du sol fini extérieur. Cette hauteur peut être modifiée en fonction des spécifications du revêtement extérieur ou ponctuellement pour des points particuliers.
 : Façades à ossature bois/NF DTU 31.4 P1-1 (mai 2020)/image/fig_ALPG_1_17.png)

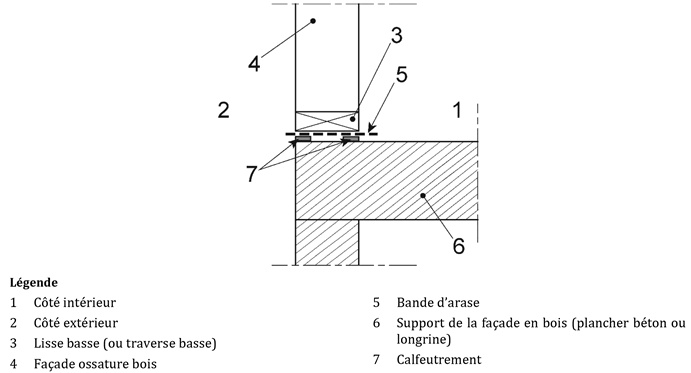

Figure 17 Schémas de positionnement de la lisse basse dans le cas d'un plancher béton (coupe verticale)
La largeur de la lisse basse doit être au moins égale à celle des bois de l'ossature constituant les éléments de structure de mur.
La lisse basse doit être assujettie à l'ouvrage de la structure primaire par des fixations à dimensionner et à implanter en fonction des charges.
La définition des actions et la nature des vérifications sont définies à l'Article 8.
Les fixations par pisto-scellement ne sont pas visées par le présent document.
Chaque élément de lisse basse doit comporter a minima une fixation à chaque extrémité.
Le panneau de façade repose sur une lisse basse (ou à défaut sa traverse basse) en bois fixée sur un ouvrage de la structure primaire.
12.2 Fixation des éléments de façades en partie basse
La fixation des éléments de structure de façade doit se faire en partie inférieure :
soit sur la lisse basse ;
soit directement dans la structure primaire en traversant conjointement la lisse basse et la traverse basse ou par fixations déportées ;
soit sur une structure primaire intermédiaire ;
soit sur la lisse haute des éléments de façade de l'étage inférieur.
12.3 Fixation sur supports rapportés
Le panneau de façade repose sur des éléments supports rapportés en rive de dalle (ferrures mécano-soudées ou autres solutions).
Ces éléments support doivent être dimensionnés et leur espacement déterminé pour équilibrer les efforts définis à l'Article 8.
La traverse basse du panneau doit être à une hauteur supérieure ou égale à 200 mm par rapport au sol fini extérieur. Cette hauteur peut être modifiée en fonction des spécifications du revêtement extérieur ou ponctuellement pour des points particuliers.
Une coursive ou un balcon peut être un ouvrage indépendant rapporté sans perturber l'étanchéité à l'air et à l'eau de la façade.
La traverse basse doit être assujettie aux éléments supports par des fixations à dimensionner et à implanter en fonction des charges.
Les fixations doivent être dimensionnées et leur espacement défini pour équilibrer les efforts verticaux et horizontaux.
Voir Figure 18.
 : Façades à ossature bois/NF DTU 31.4 P1-1 (mai 2020)/image/fig_ALPG_1_18.png)

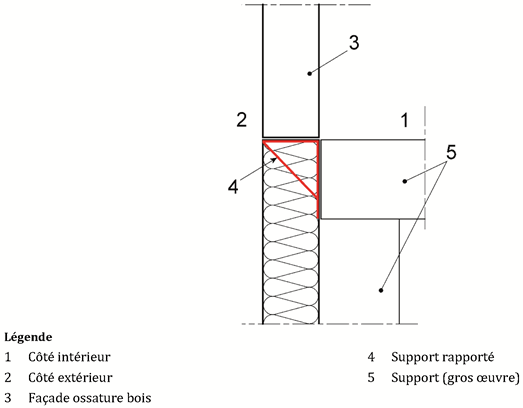

Figure 18 Principe de fixation sur supports rapportés (coupe verticale)
12.4 Ancrage des parois en rives de planchers
12.4.1 Cas des façades filantes avec appui unique en pied
Les panneaux de façade sont repris en rive de dalle par des systèmes d'ancrage (équerres métalliques) positionnées au droit des éléments d'ossature, ainsi qu'à chaque extrémité de panneau. Ces systèmes d'ancrage doivent être dimensionnés et leurs espacements déterminés pour équilibrer les efforts définis à l'Article 8.
Les systèmes d'ancrage doivent être en mesure d'absorber les déformations du plancher en exploitation. Le degré de liberté doit être assuré sans compromettre l'ensemble des performances de la façade.
Selon la configuration, la position de ces ancrages peut différer (dessus ou dessous dalle) afin que l'aile de retour de l'équerre ne soit pas visible hors des éléments de second oeuvre.
L'aile horizontale des équerres d'ancrage peut être masquée notamment :
sous des doublages horizontaux (chape, plafond suspendu, plancher technique…) ;
sous le doublage vertical intérieur de la façade ossature bois ;
en faisant l'objet de réservations noyées dans la dalle.
Voir Figure 19.
 : Façades à ossature bois/NF DTU 31.4 P1-1 (mai 2020)/image/fig_ALPG_1_19.png)

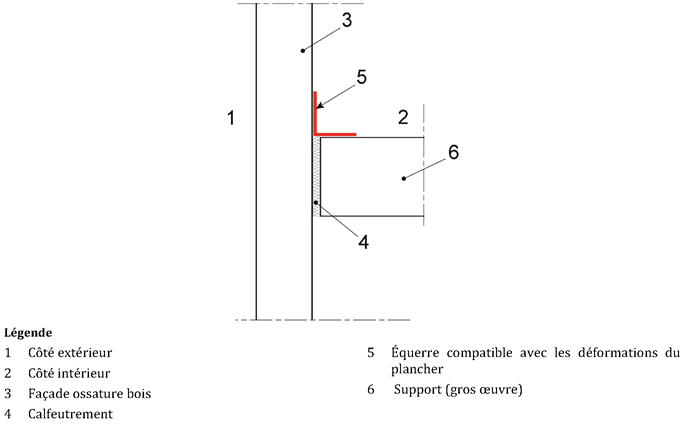

Figure 19 Principe de fixation en rive de dalle des façades filantes avec appui unique en pied (coupe verticale)
12.4.2 Cas des façades filantes avec appuis multiples
Les panneaux sont assujettis et supportés à chaque rive de dalle par des éléments rapportés (ferrures mécano-soudées ou autres solutions) au droit des montants ainsi qu'à chaque extrémité de panneau.
L'espace généré par ce système d'ancrage doit être calfeutré.
Les panneaux doivent être repris en tête à la structure primaire par ce même élément d'ancrage ou par des équerres métalliques. Les fixations en tête de panneau doivent être en mesure d'absorber les déformations du plancher en exploitation. Le degré de liberté doit être assuré sans compromettre l'ensemble des performances de la façade.
L'ensemble de ces organes d'assemblage doit être dimensionné et leur espacement déterminé pour équilibrer les efforts.
Voir Figure 20.
 : Façades à ossature bois/NF DTU 31.4 P1-1 (mai 2020)/image/fig_ALPG_1_20.png)

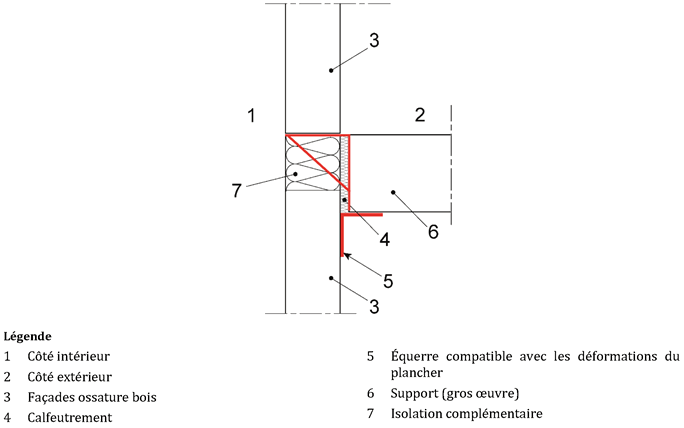

Figure 20 Principe de fixation en rive de dalle des façades filantes avec appuis multiples (coupe verticale)
12.4.3 Cas des façades interrompues avec complément d'isolation extérieure continue
Pour les façades interrompues, la méthode consiste à fixer les panneaux en pied selon le même principe que celui décrit au 12.2 et 12.3.
En tête, les panneaux doivent être fabriqués avec un jeu de manière à compenser les tolérances d'exécution de la structure primaire et les flèches d'exploitation des planchers. Ce jeu doit être calfeutré (Voir Figure 21).
Les panneaux doivent être fixés sur la dalle par des équerres métalliques positionnées au droit des montants. Conformément à l'Article 11, ces équerres doivent être en mesure d'absorber les déformations du plancher en exploitation. Le degré de liberté doit être assuré sans compromettre l'ensemble des performances de la façade.
L'ensemble de ces organes d'assemblage doit être dimensionné et leur espacement déterminé pour équilibrer les efforts.
La continuité du doublage extérieur est réalisée en rive de dalle.
 : Façades à ossature bois/NF DTU 31.4 P1-1 (mai 2020)/image/fig_ALPG_1_21.png)

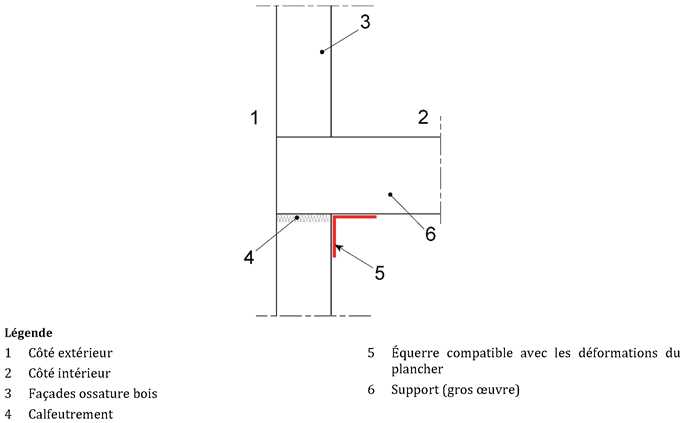

Figure 21 Principe de fixation en rive de dalle des façades interrompues (coupe verticale)
12.4.4 Cas des façades interrompues sans complément d'isolation extérieure continue
Le principe de fixation est identique aux solutions décrites au 12.2.
12.5 Jonctions entre panneaux
Les dispositifs de jonction entre panneaux doivent être conçus pour assurer le maintien de l'alignement des panneaux entre eux, et notamment sous l'effet des charges hors plan.
12.6 Raccordements des parois verticales entre elles
La reprise des efforts au niveau du raccordement des éléments de paroi entre eux doit être justifiée (selon l'Article 11) en partie courante.
Les fixations doivent permettre le maintien de l'affleurement et le serrage des éléments de paroi.
